Restauration Getriebebohrmaschine Gotha
Plus 33 more

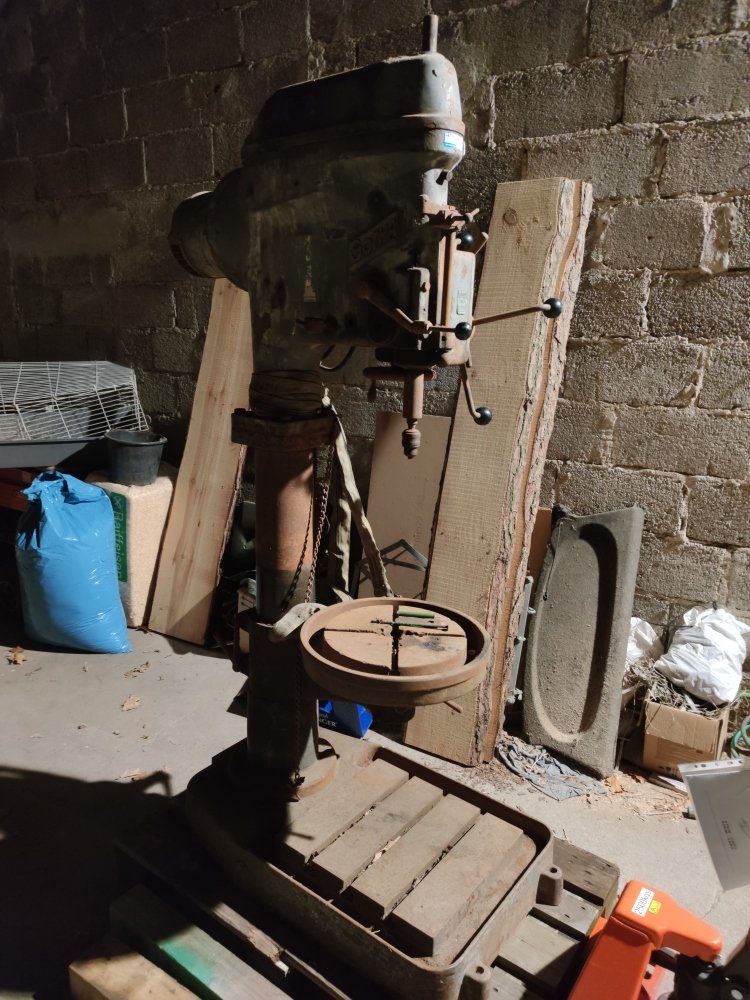

Hier habe ich eine alte Getriebebohrmaschine der Marke Gotha Restauriert und vor dem Schrott gerettet.

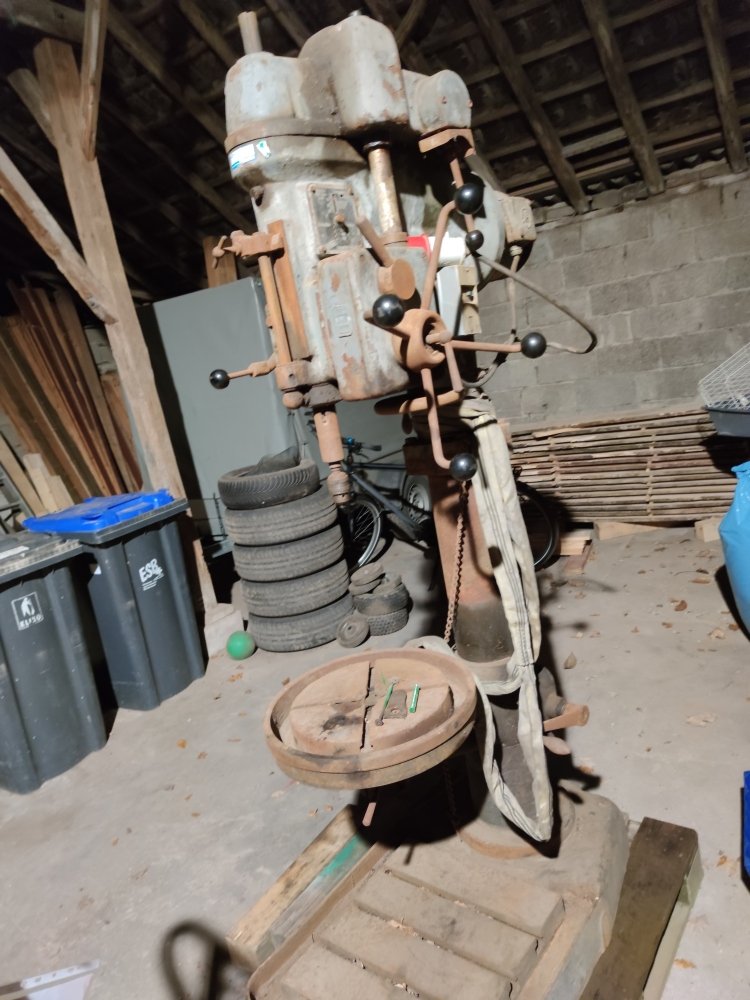

Die alte Maschine war bei dem Kauf defekt und wurde daher für Schrotthändler auf dem Portal Kleinanzeigen angeboten.
Als ich diese jedoch entdeckte habe ich potenzial in der Maschine gesehen und hatte auch schon eine Vermutung was der defekt sein könnte, welcher sich auch später als richtig erwies.
Schritt 1: Schadensermittlung
Als ich die Getriebebohrmaschine zuhause hatte ging es erstmal darum den Schaden zu finden.
Ich hatte die Vermutung, dass der defekt in der Schaltung der Maschine liegt, da dort keinerlei Wiederstand zu spüren war.

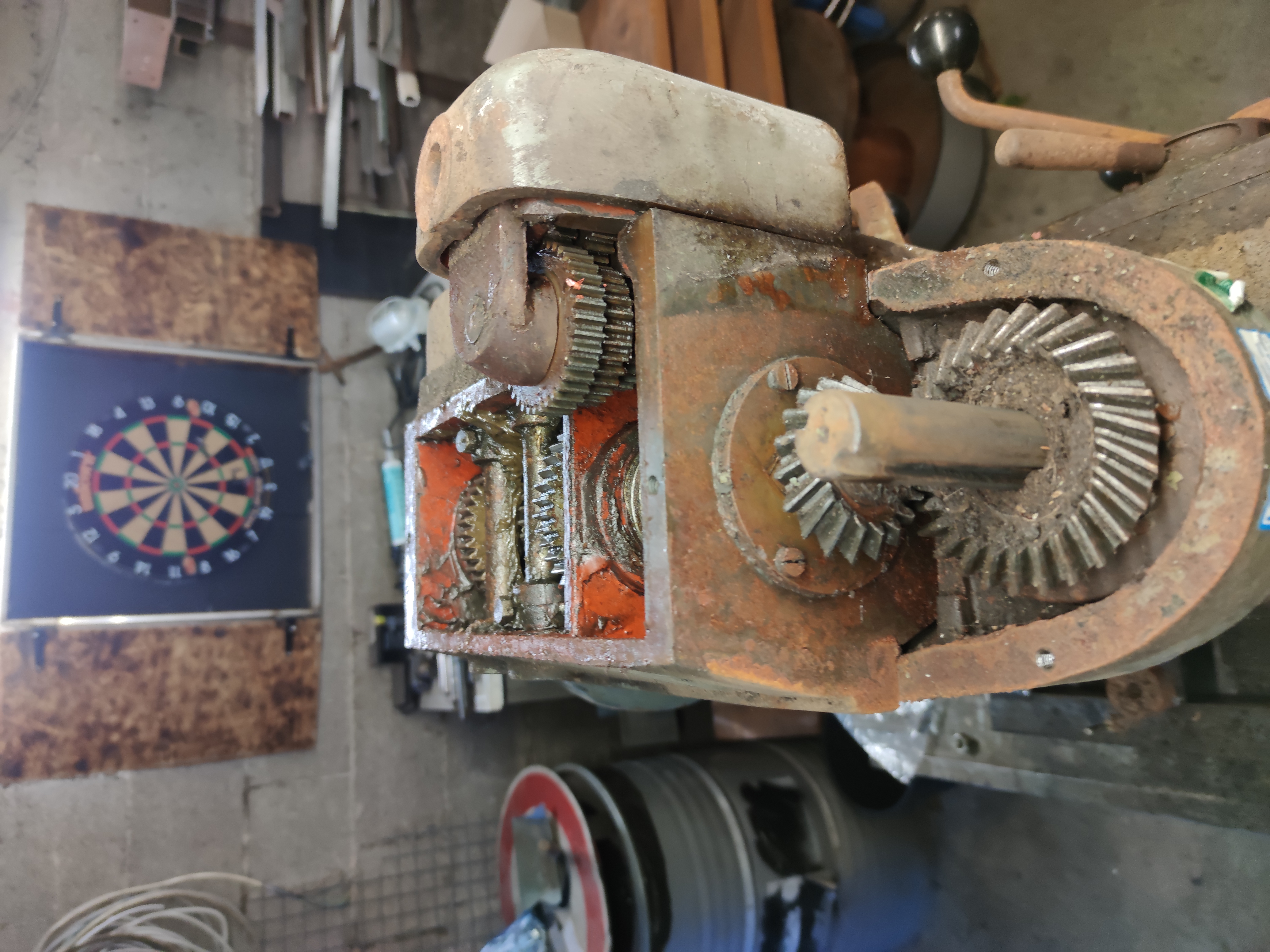

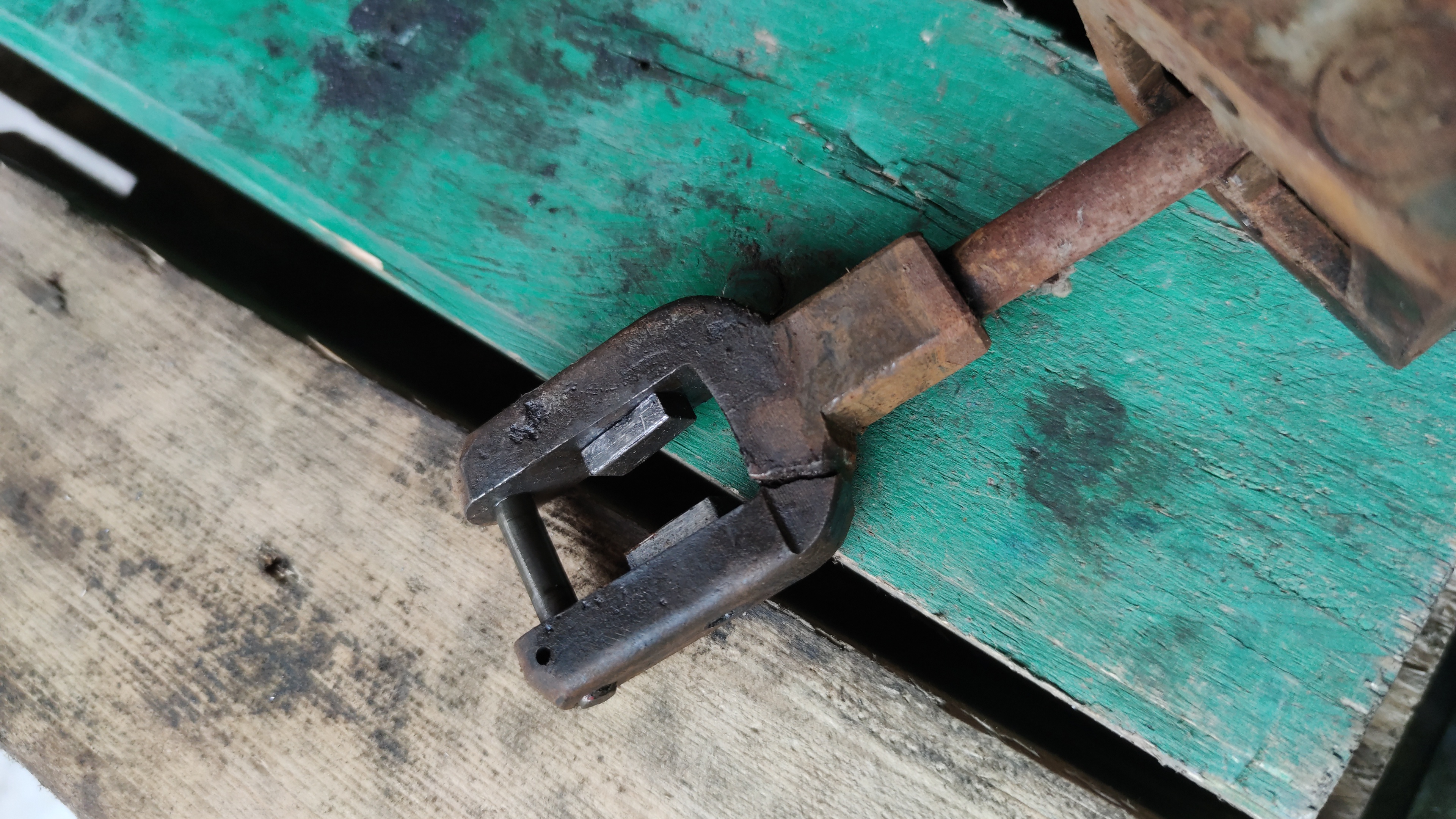

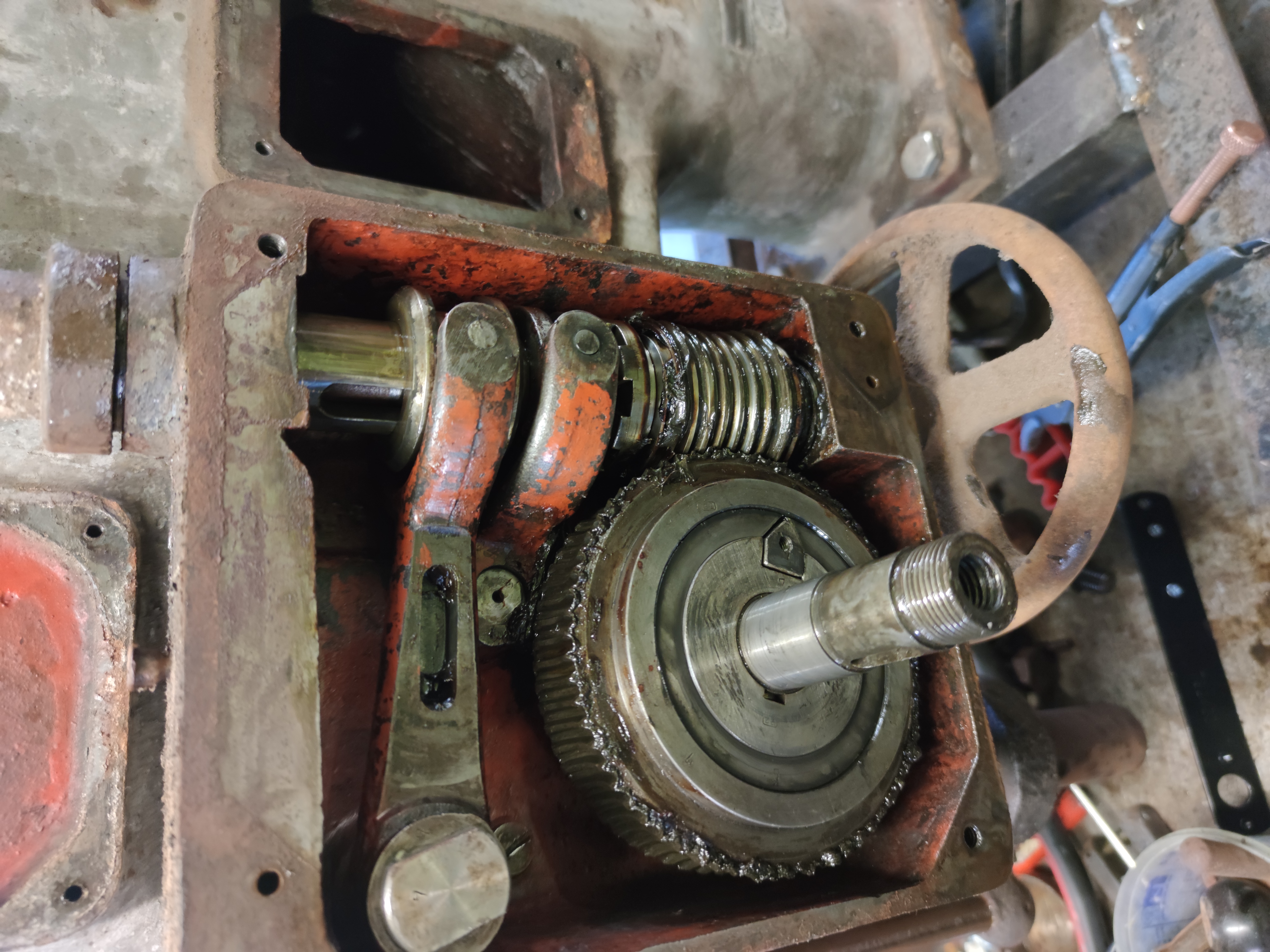

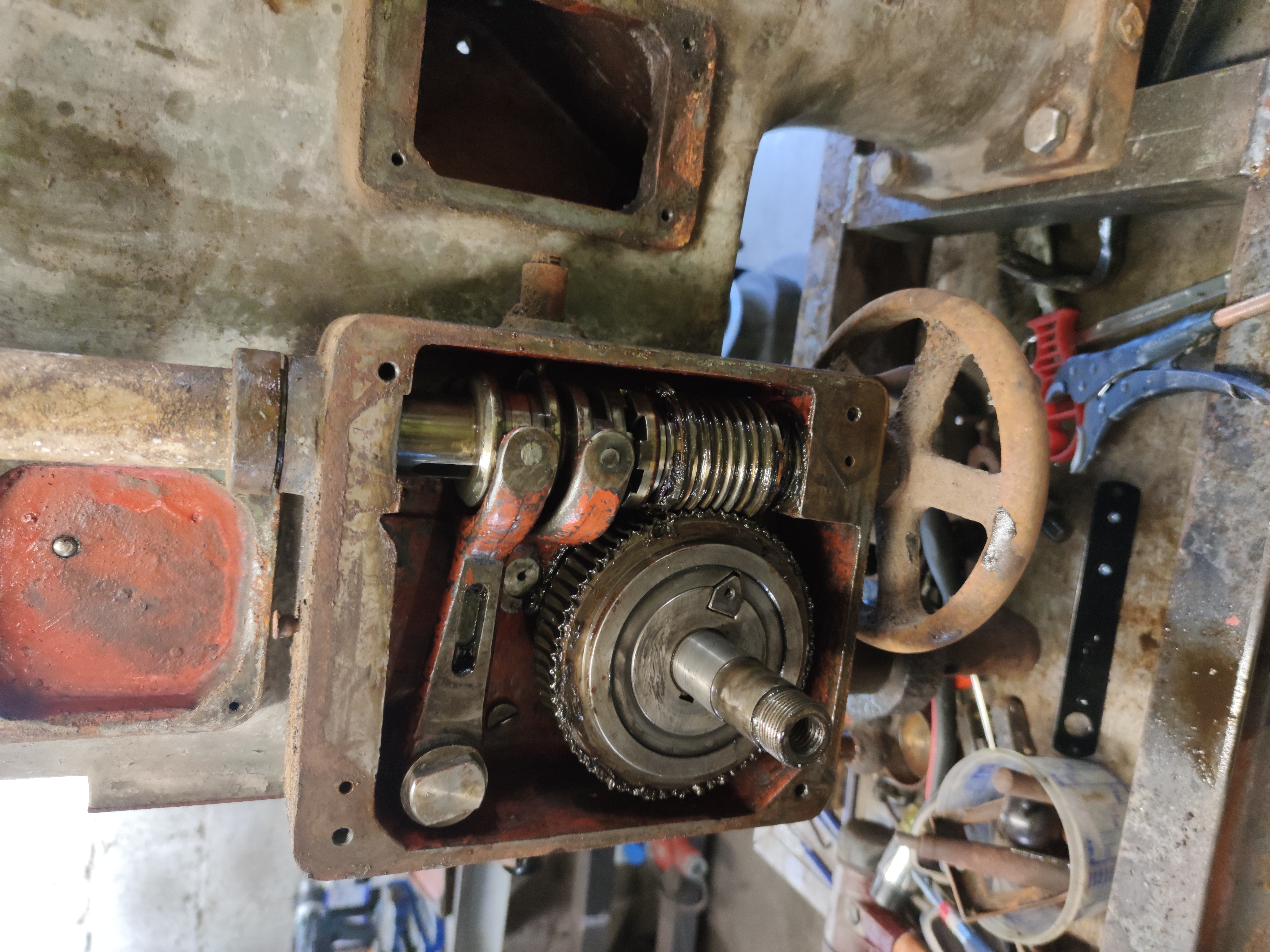

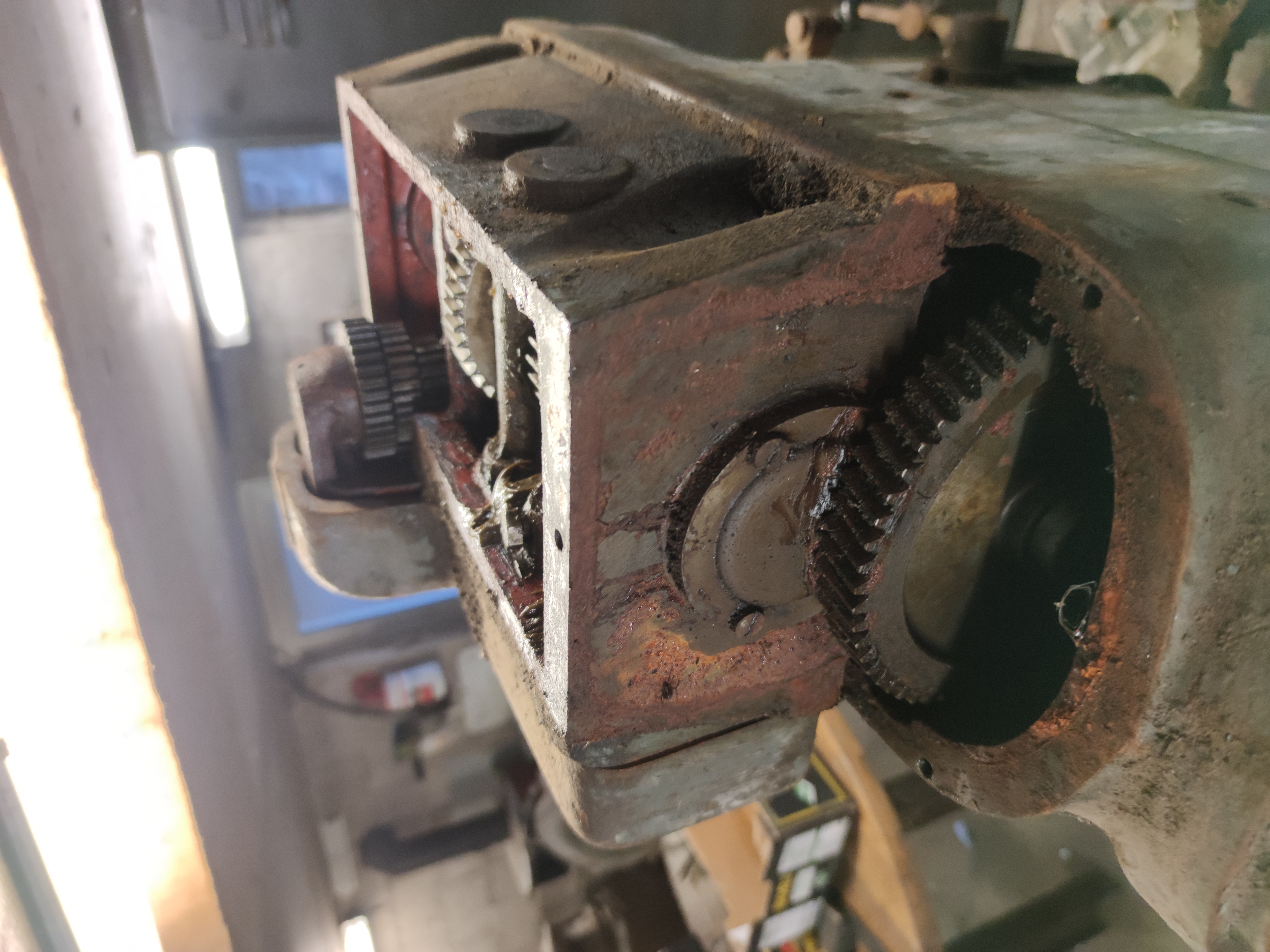

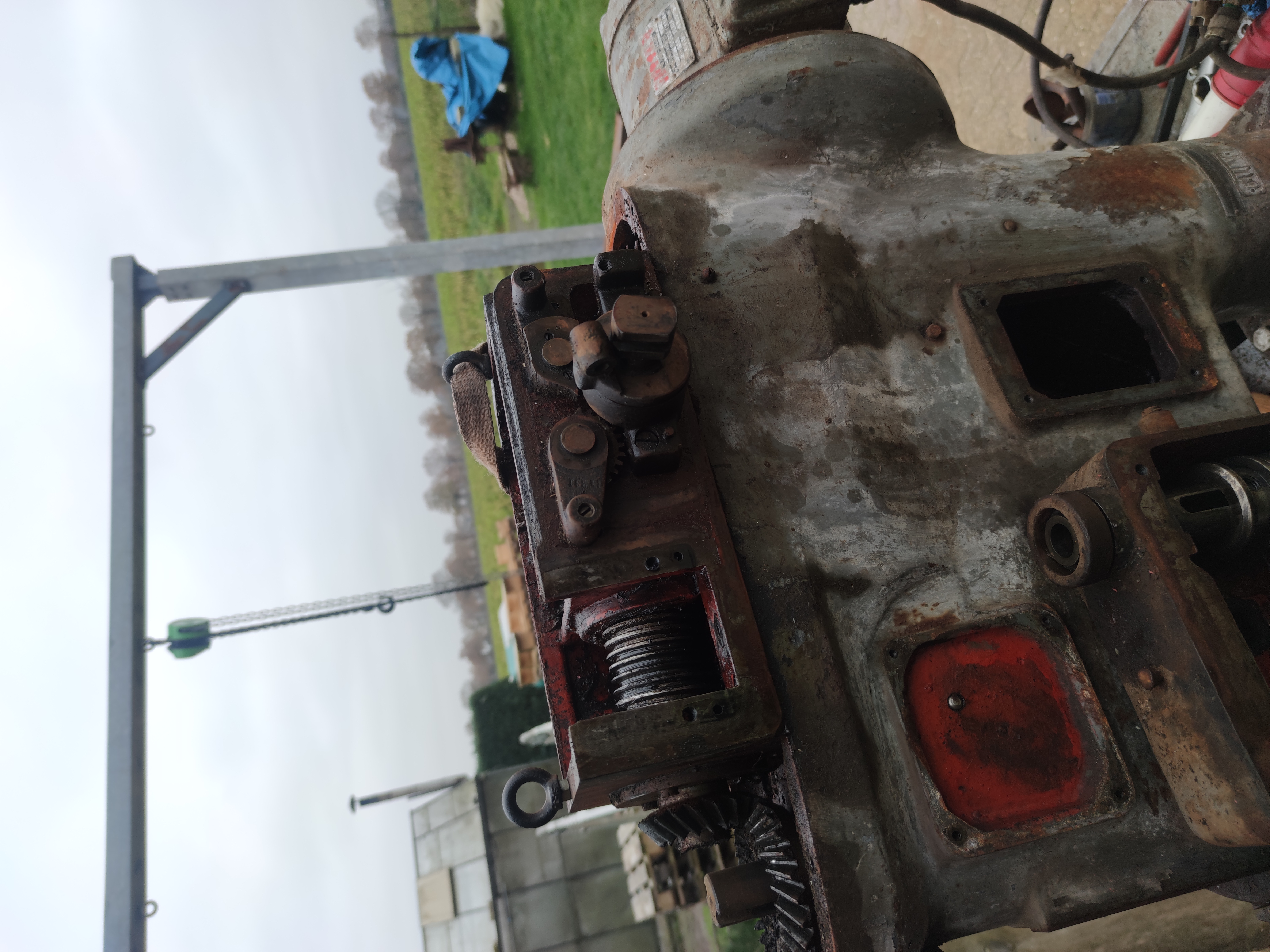

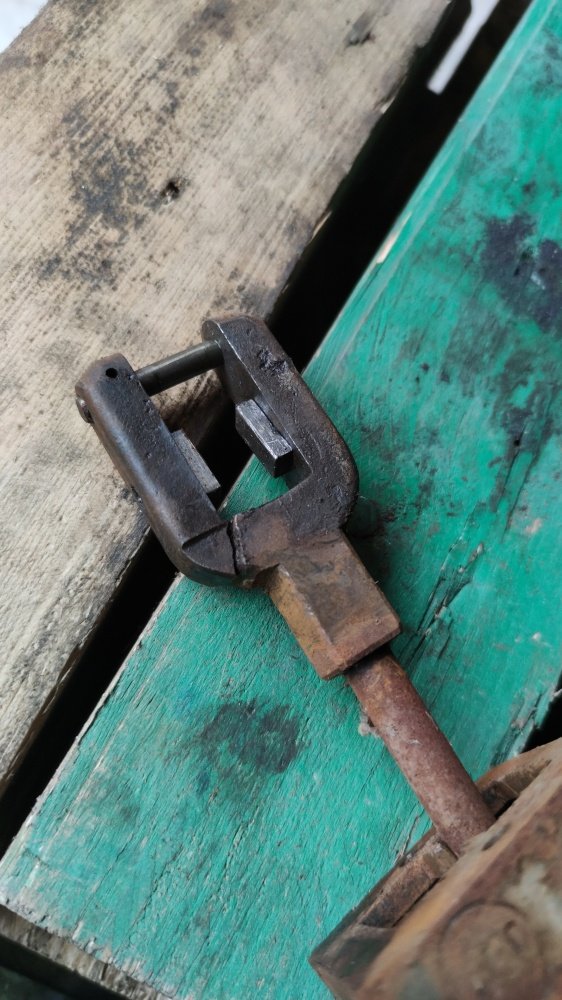

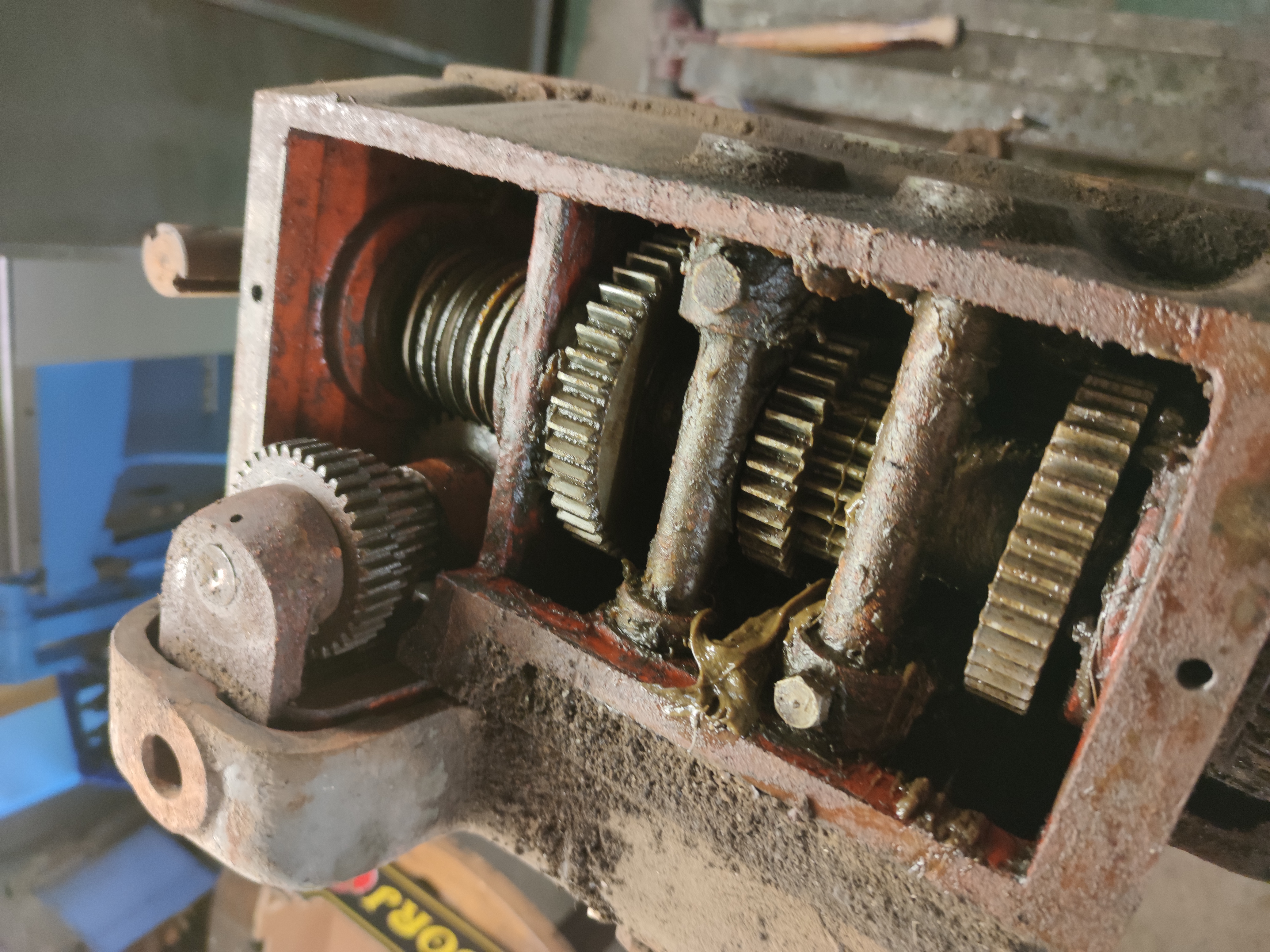

Daher habe ich damit begonnen die Schaltung zu demontieren, und wie auf dem Bild ersichtlich ist lag der defekt an der gebrochenen Schaltgabel.
Schritt 2: Demontage
Plus 10 more

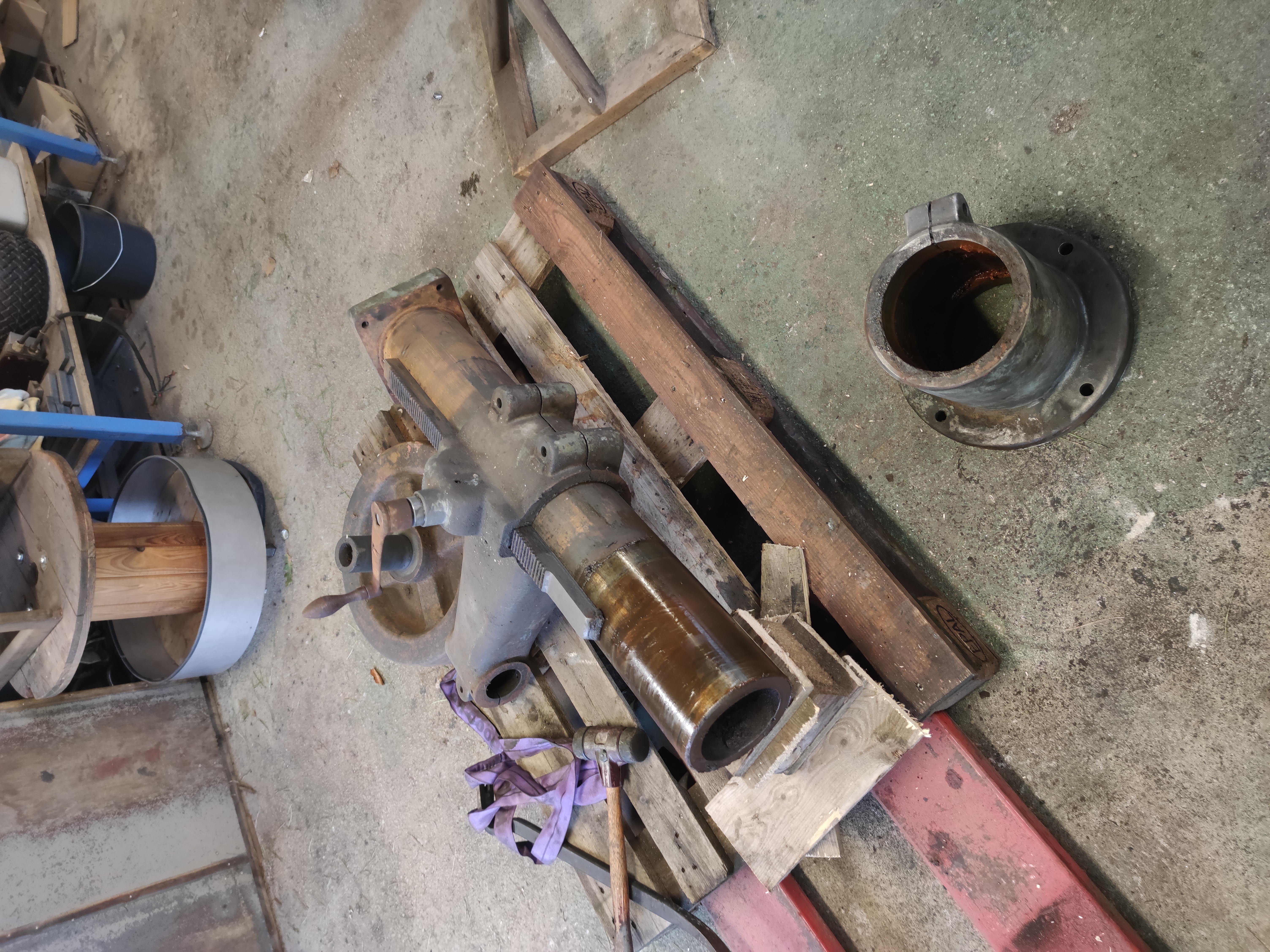

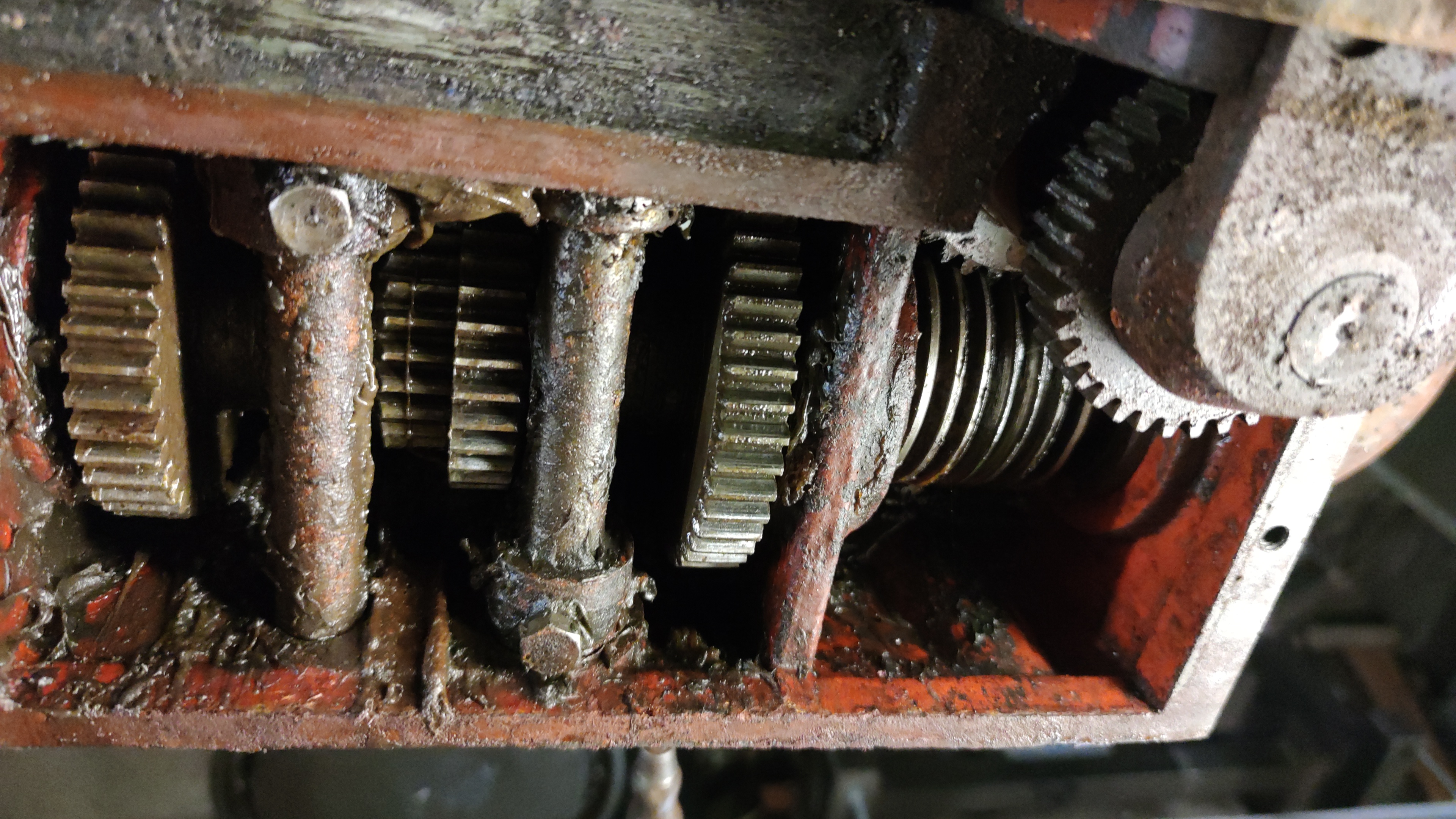

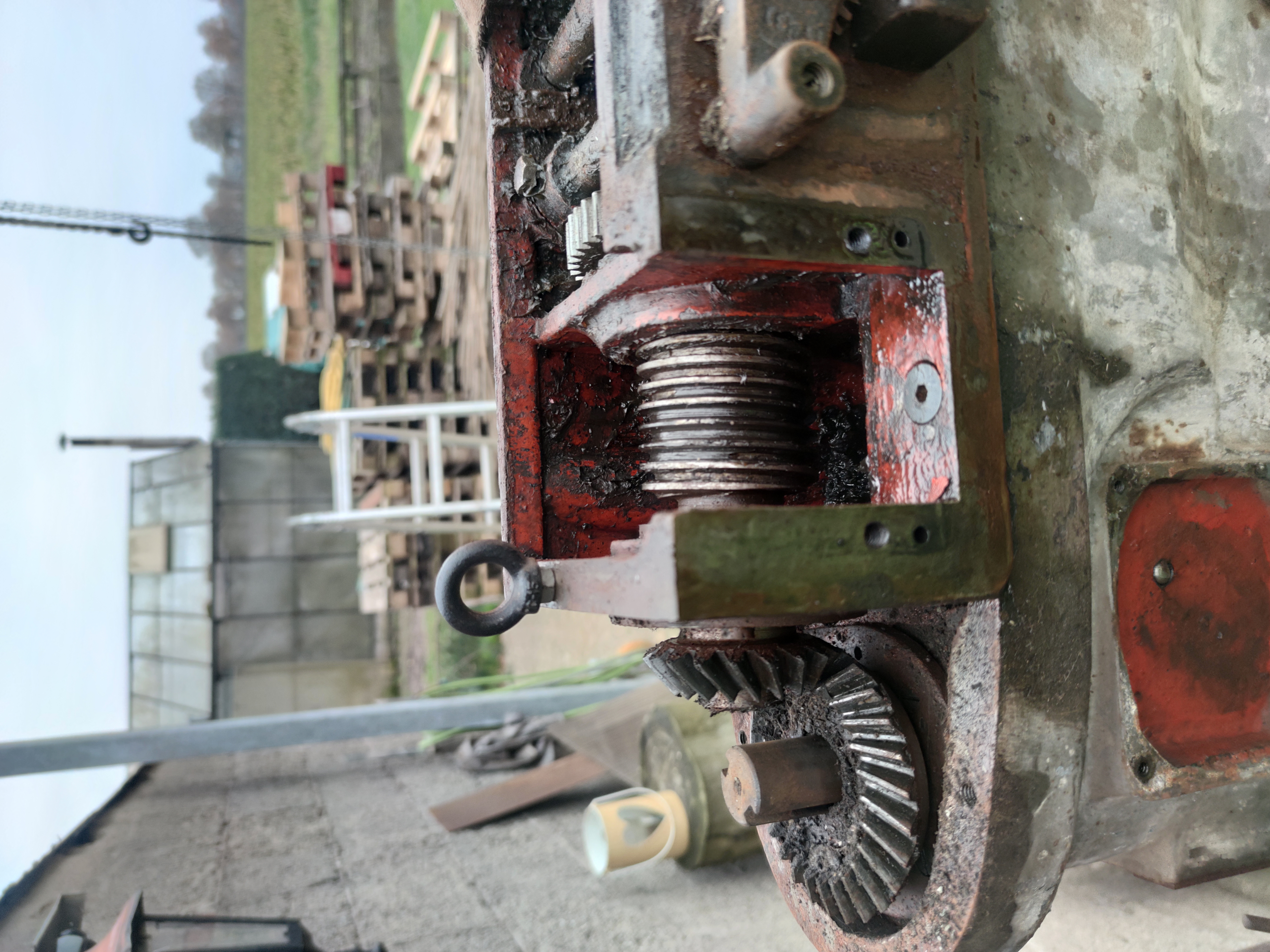

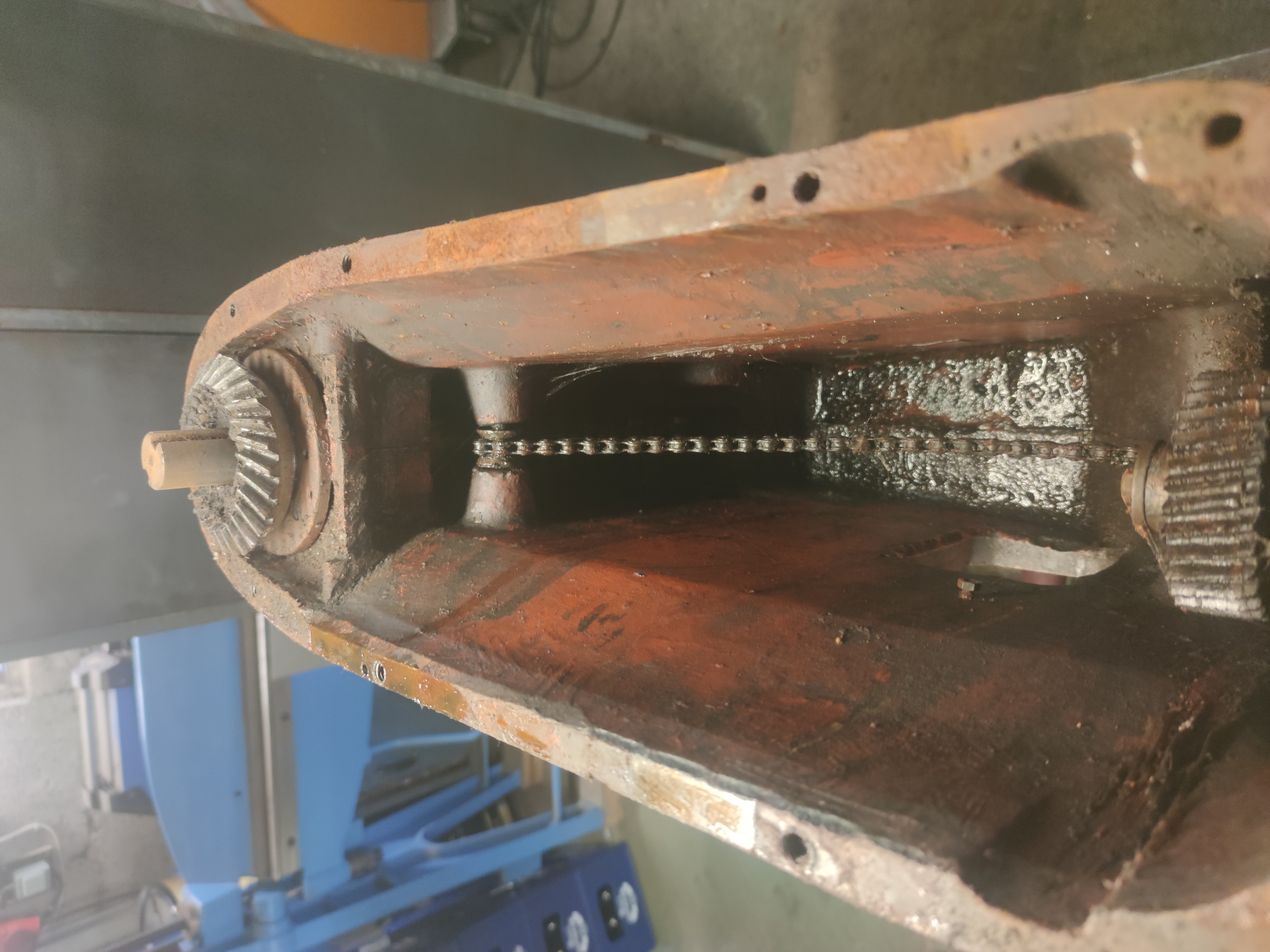

Als der defekt nun lokalisiert war habe ich begonnen die Maschine zu demontierten um jegliche Einzelteile zu inspizieren und sauber machen zu können.

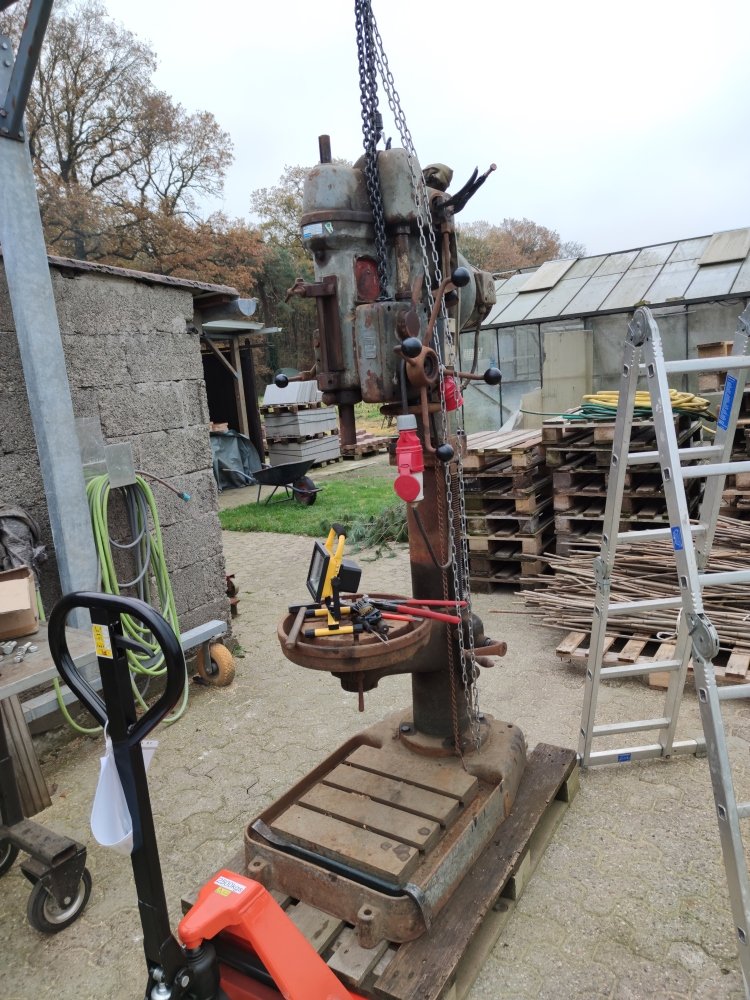

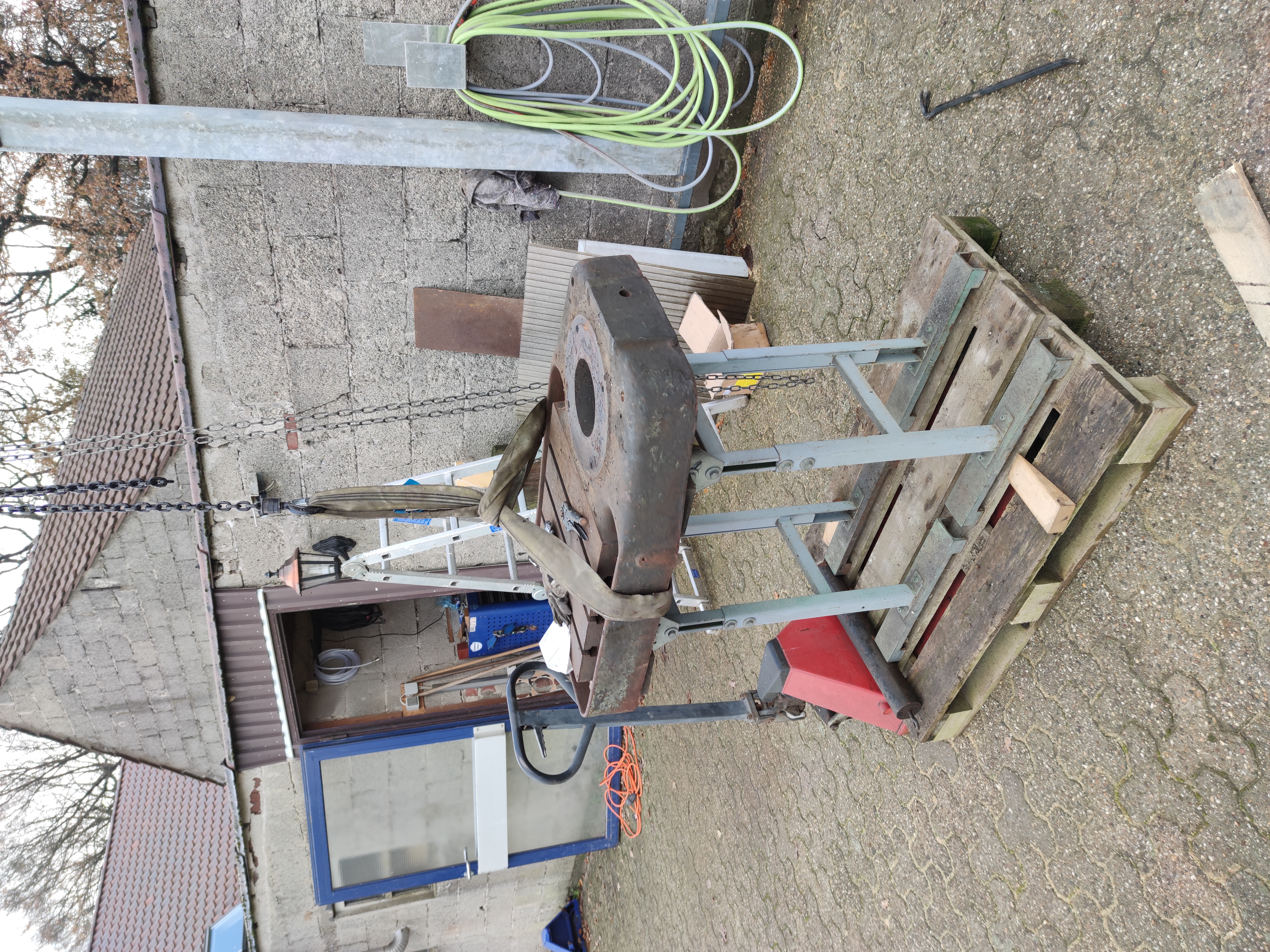

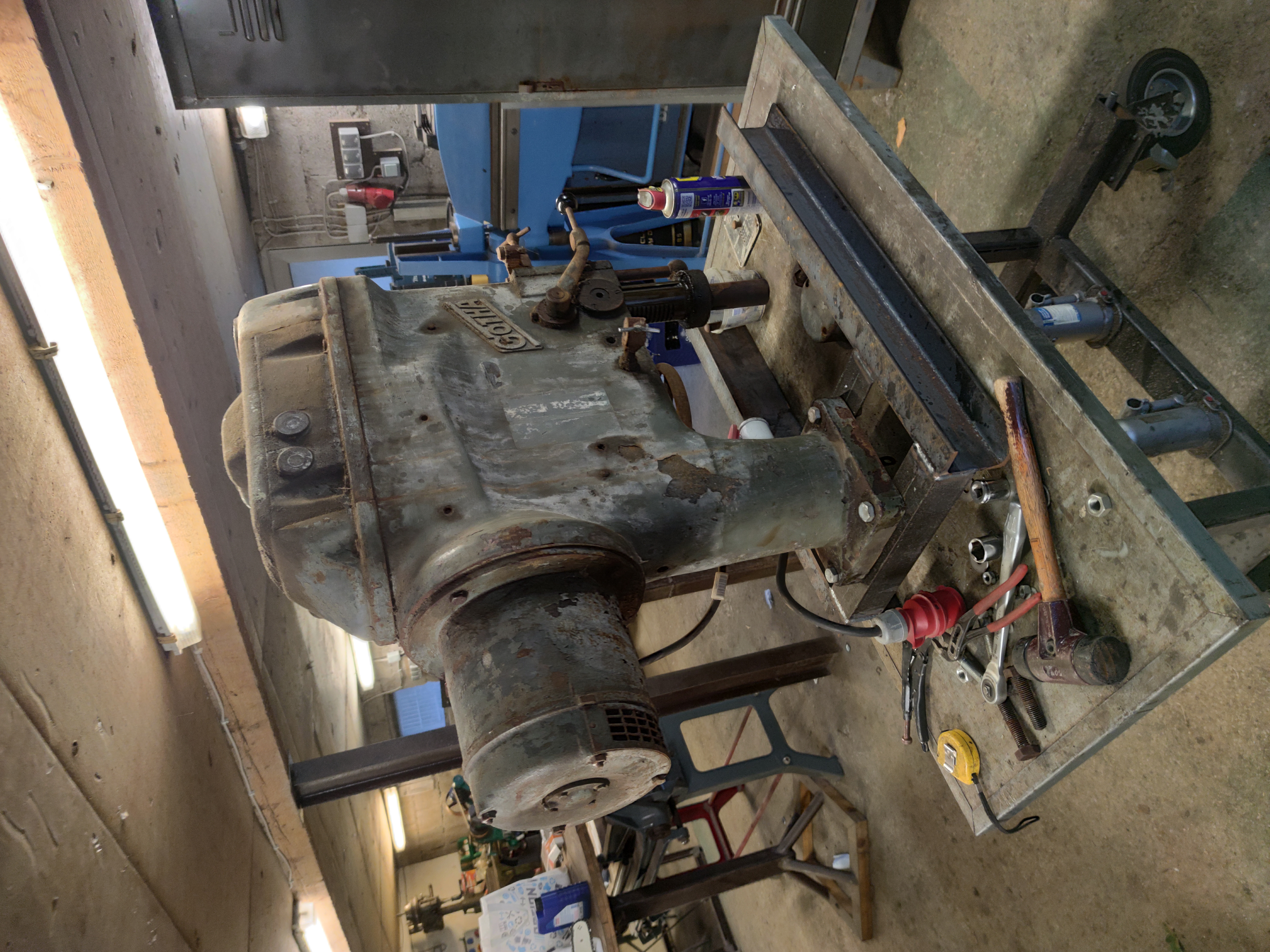

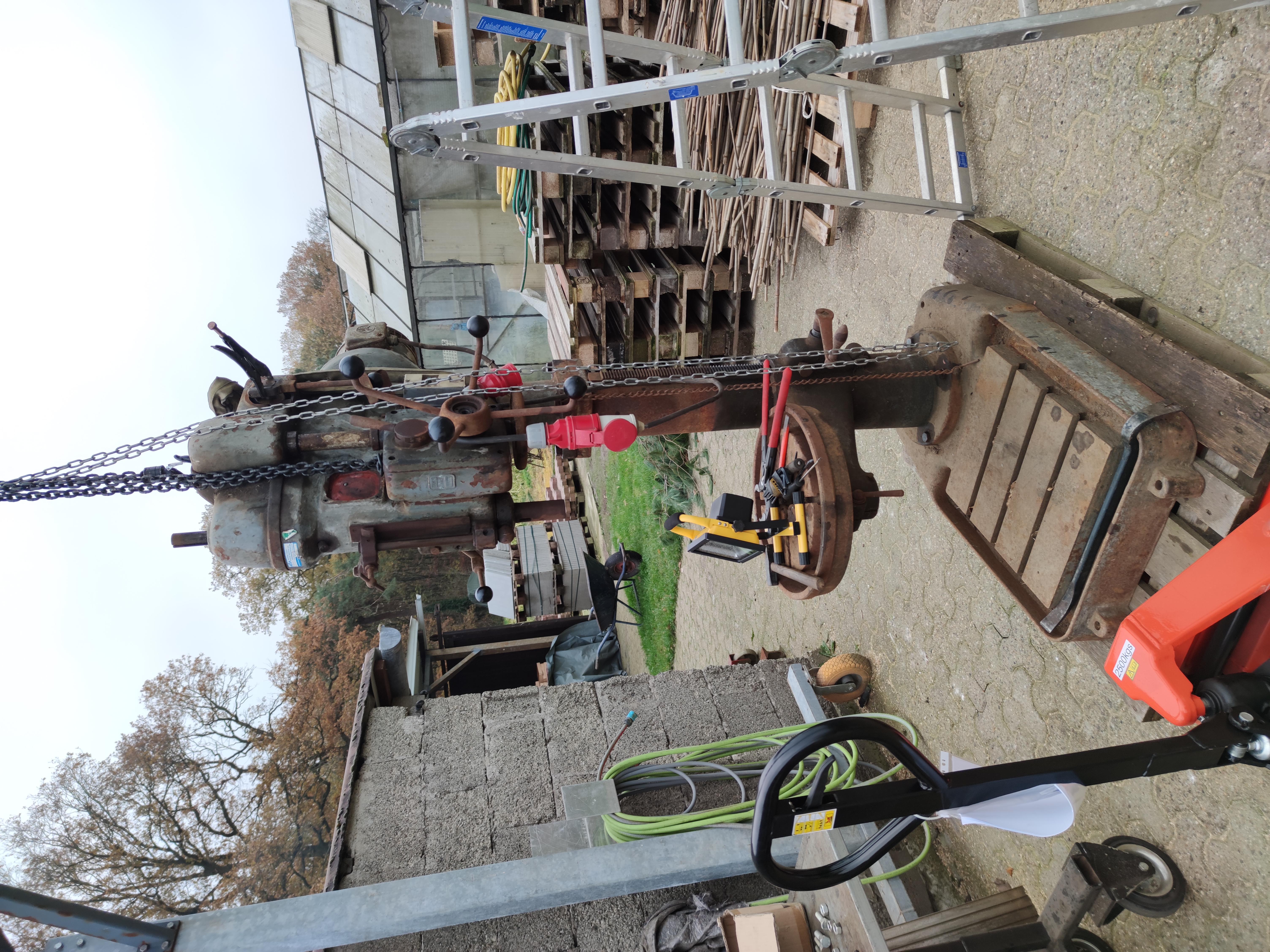

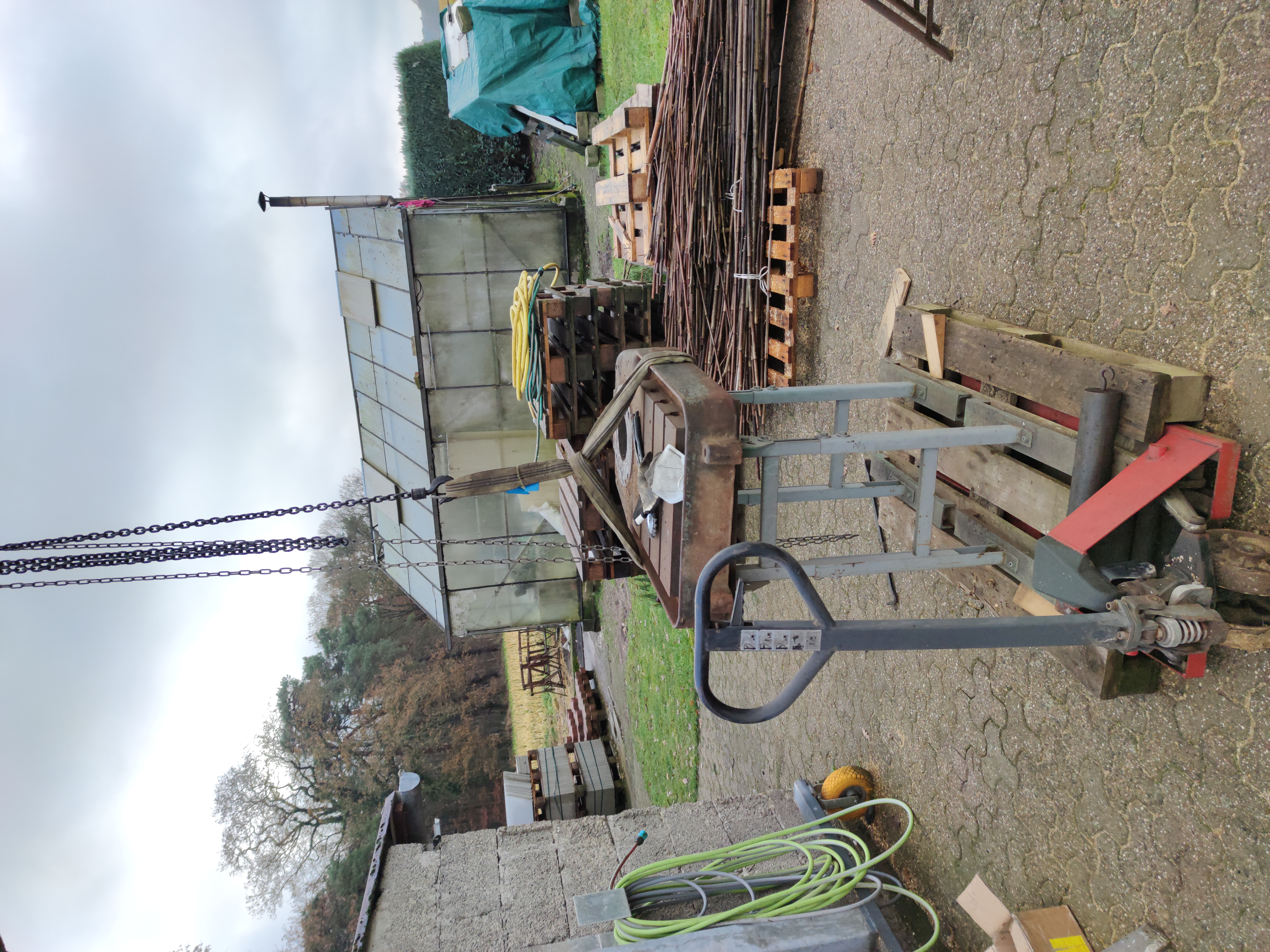

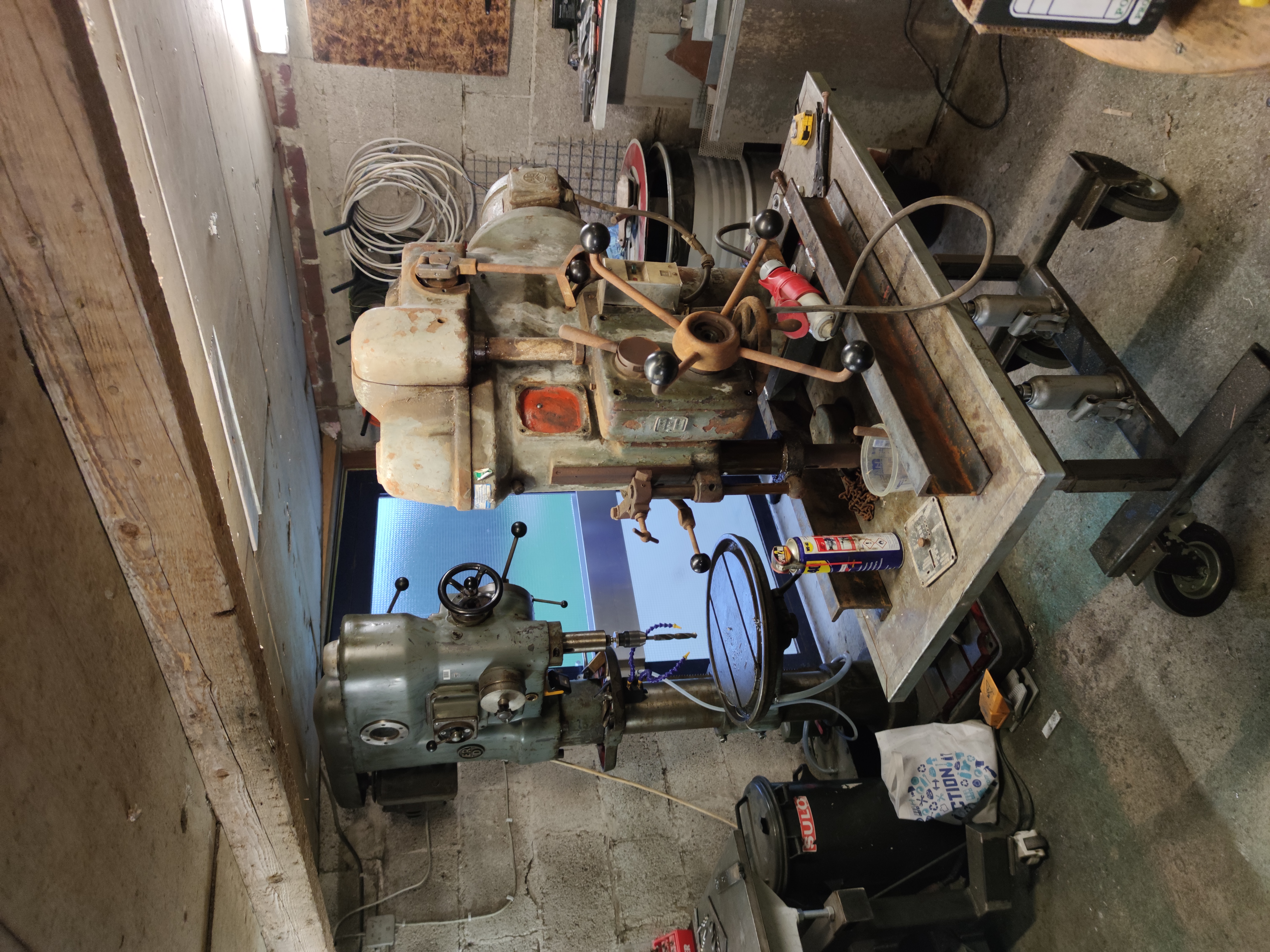

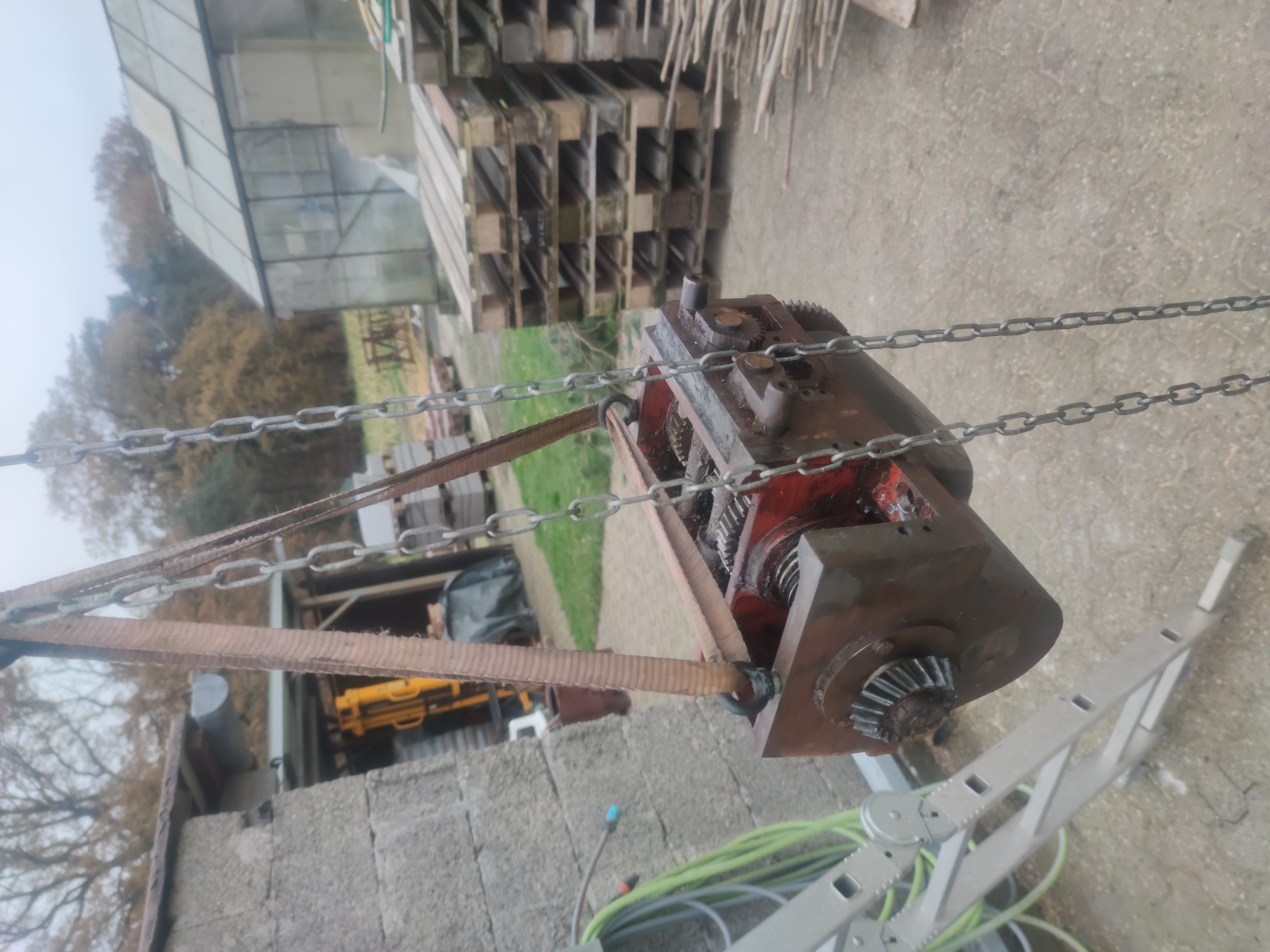

Da meine Werkstatt leider eine geringe Deckenhöhe hat habe ich Mithilfe meines Portalkrans den Kopf der Maschine abgenommen und auf ein provisorisches Gestell montiert um diesen mit in die Werkstatt zu nehmen.

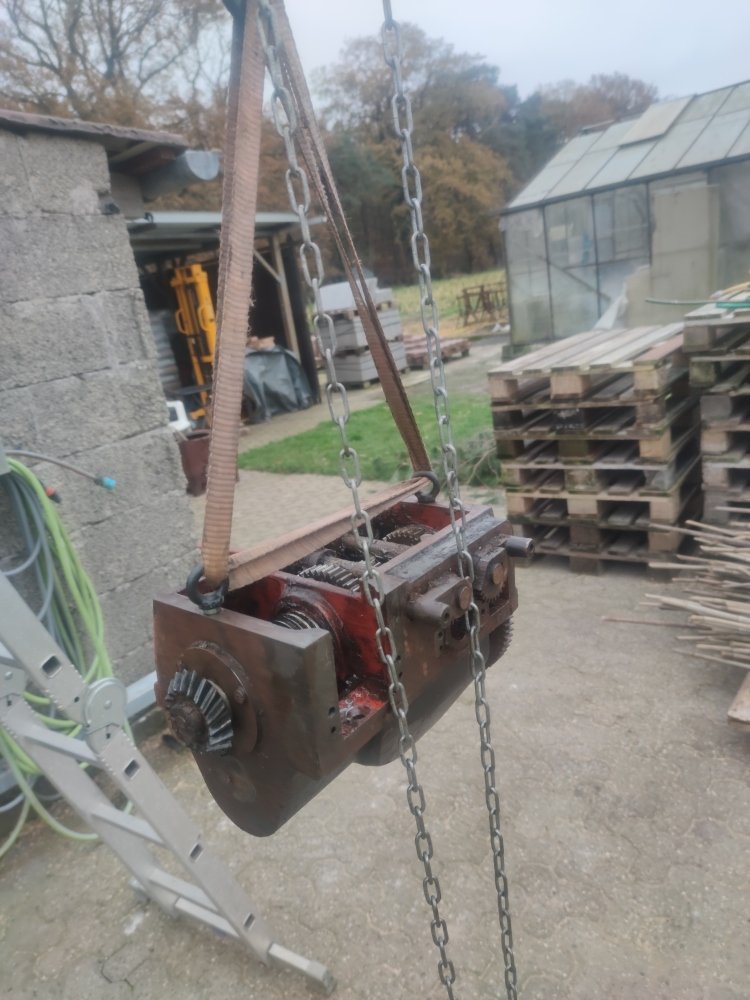

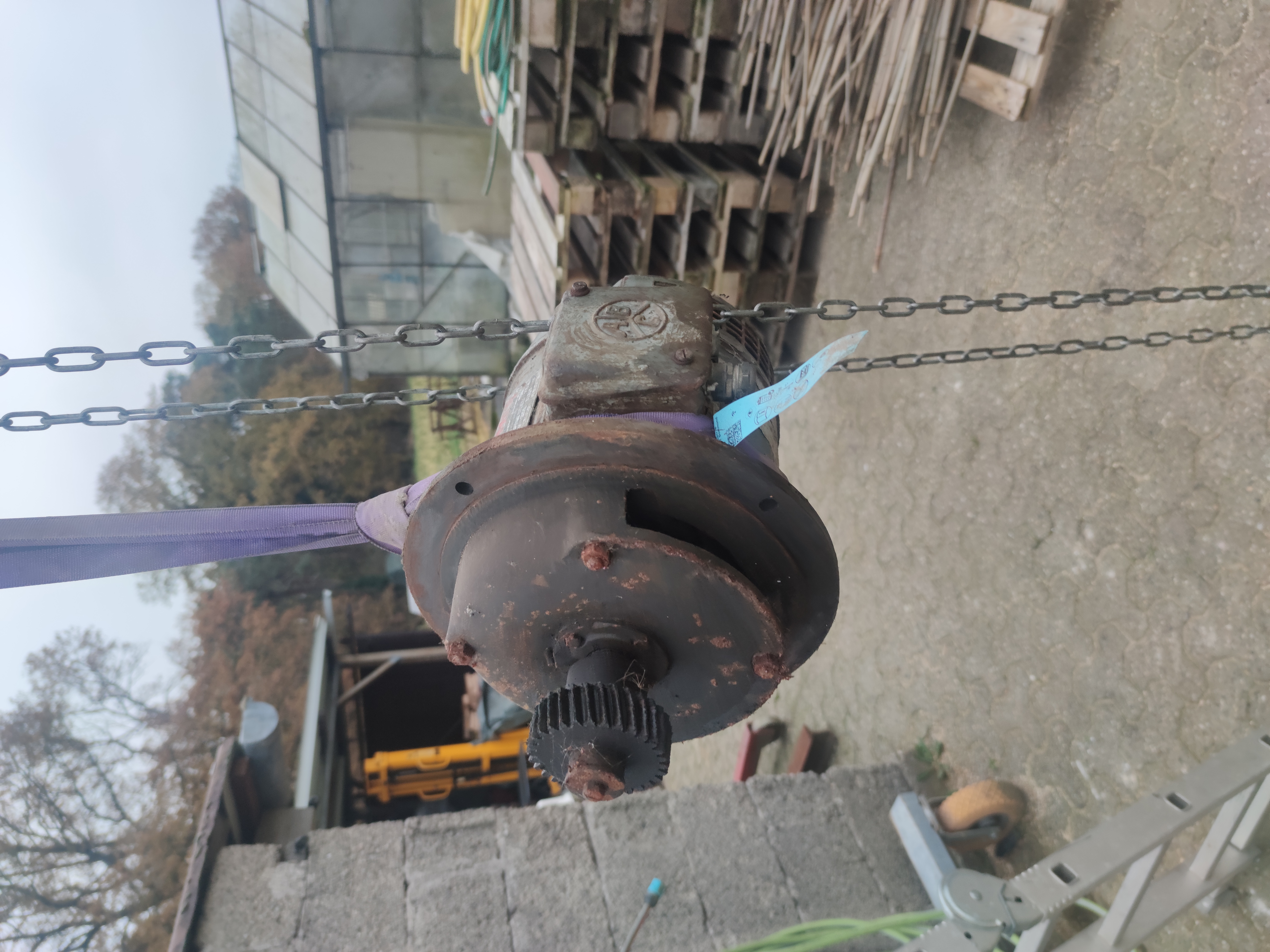

Zudem habe ich auch direkt den Motor und das Getriebe demontiert, da dies aufgrund des Gewichts nur mit Kran möglich war.
In der Werkstatt konnte die Demontage dann weiter gehen.
Schritt 3: Farbe entfernen und Tisch aufschweißen
Plus 9 more

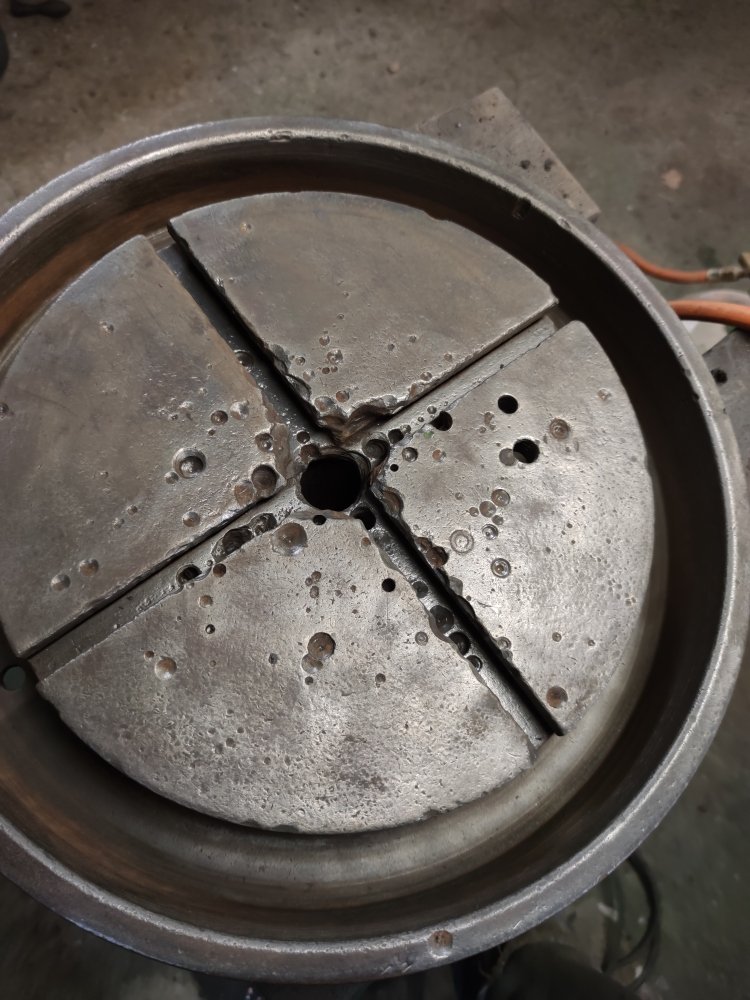

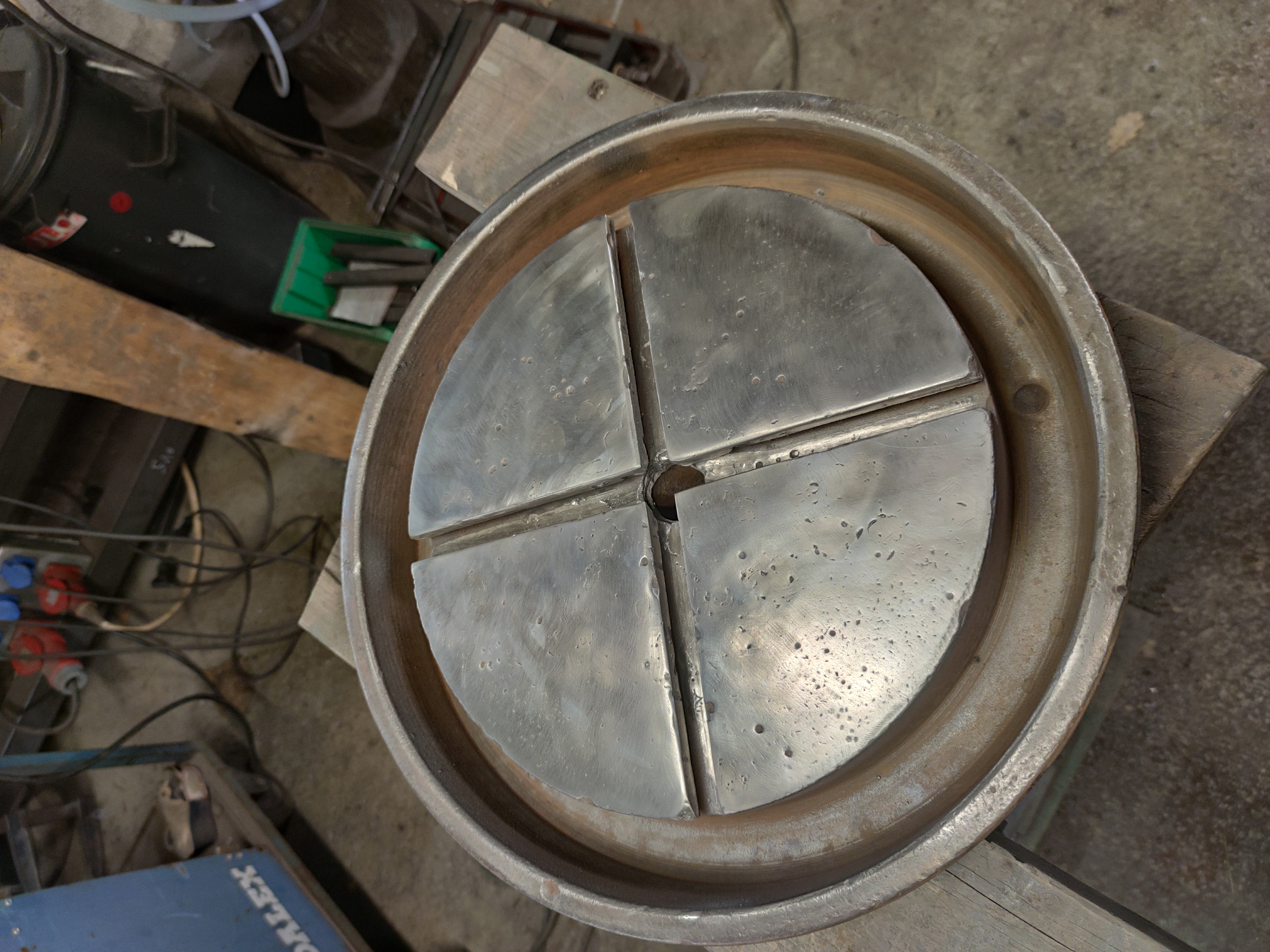

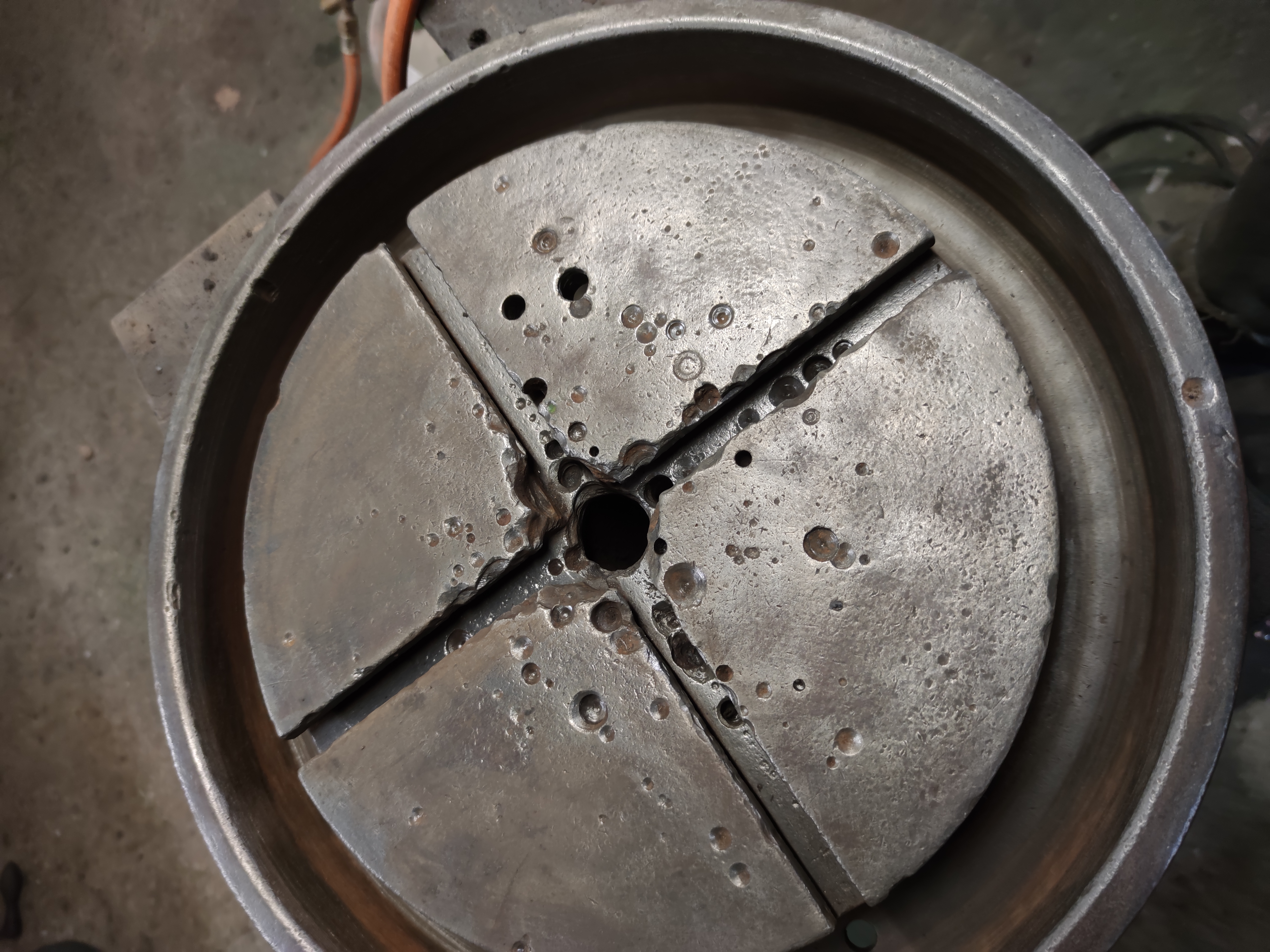

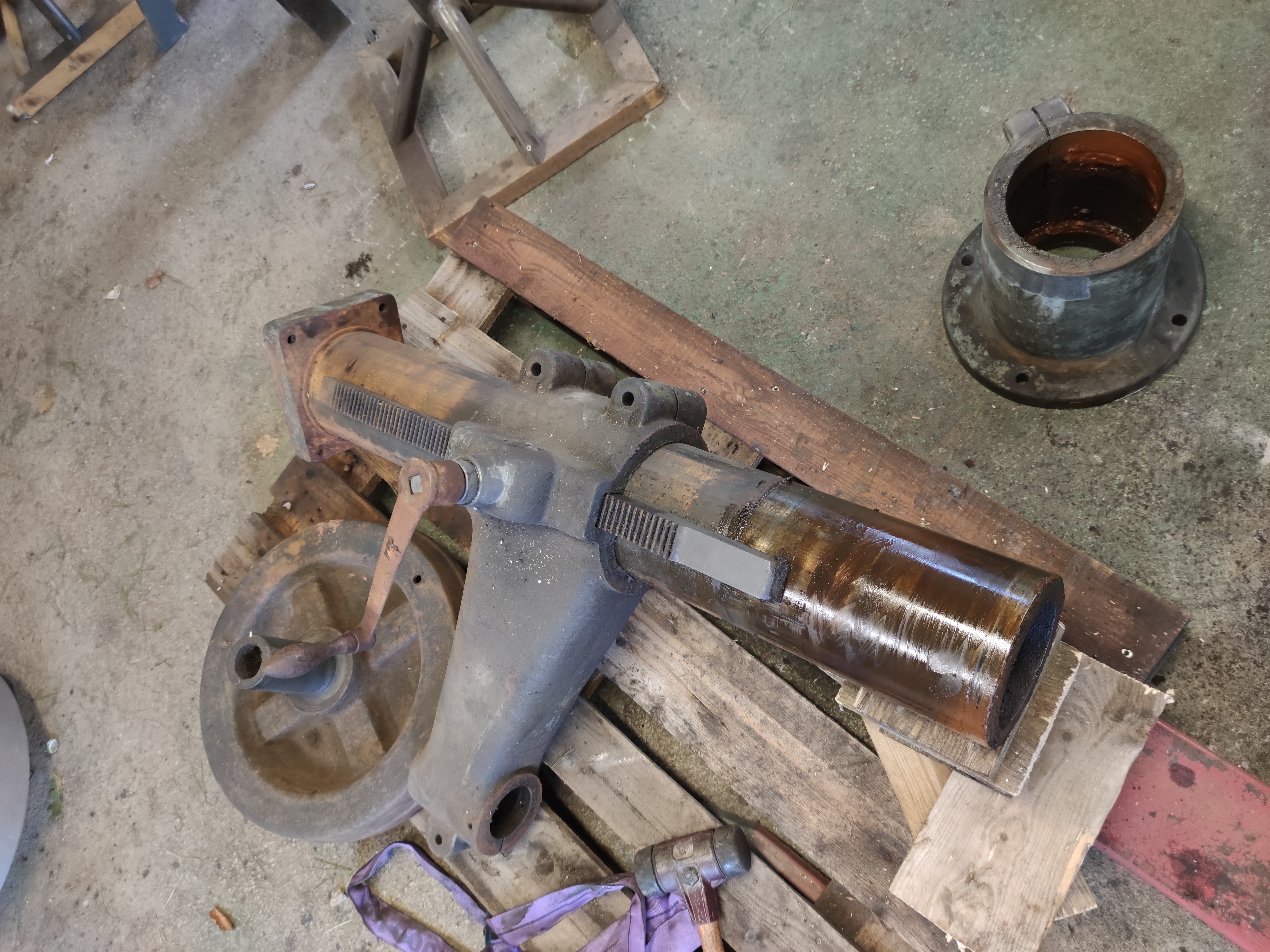

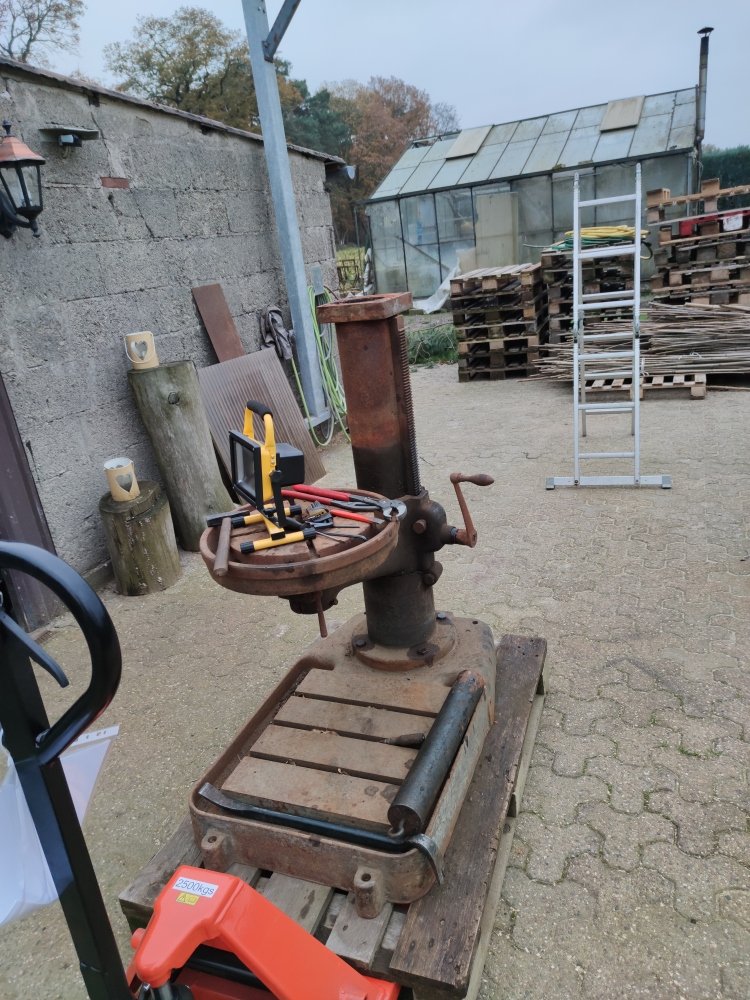

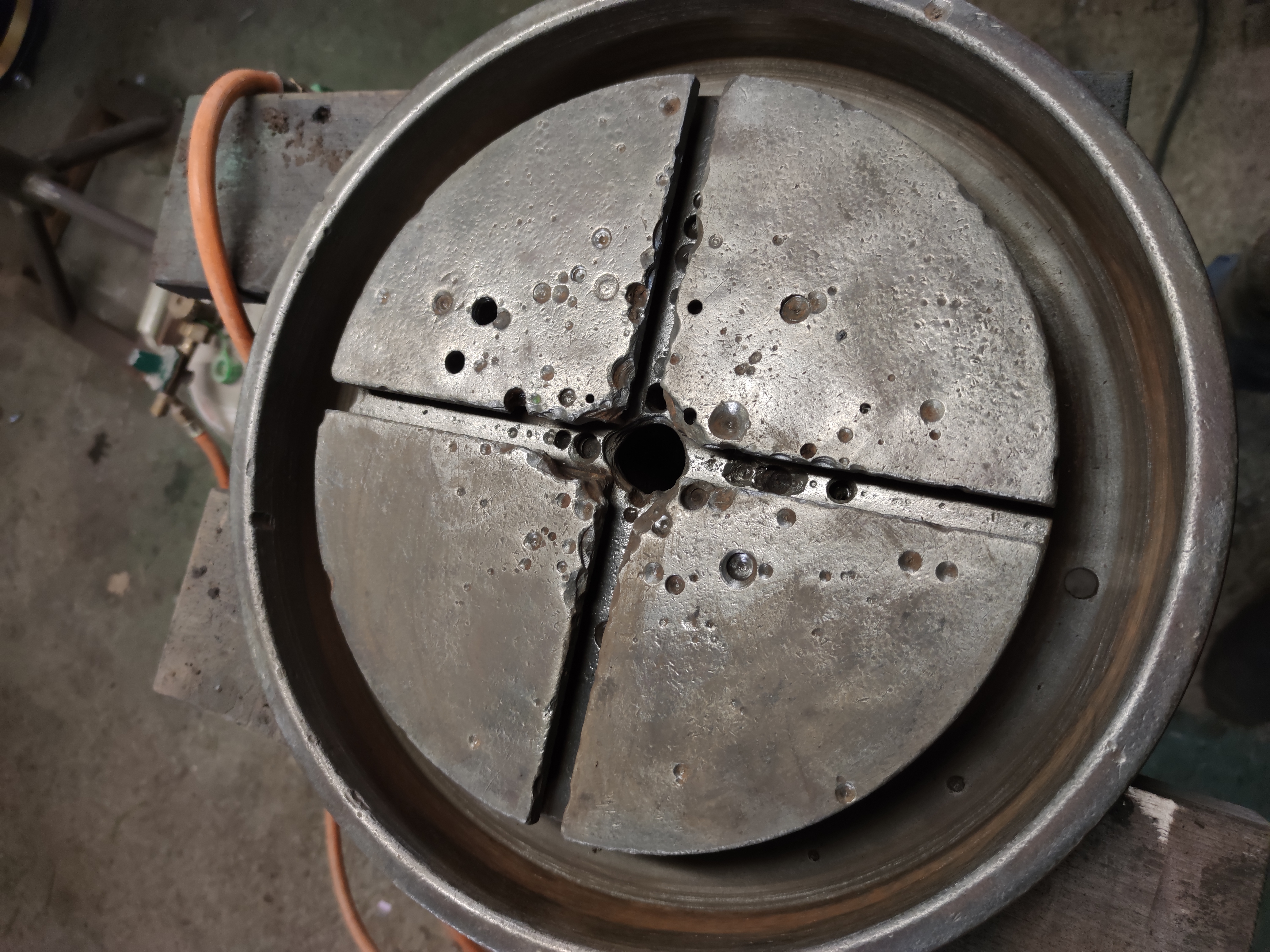

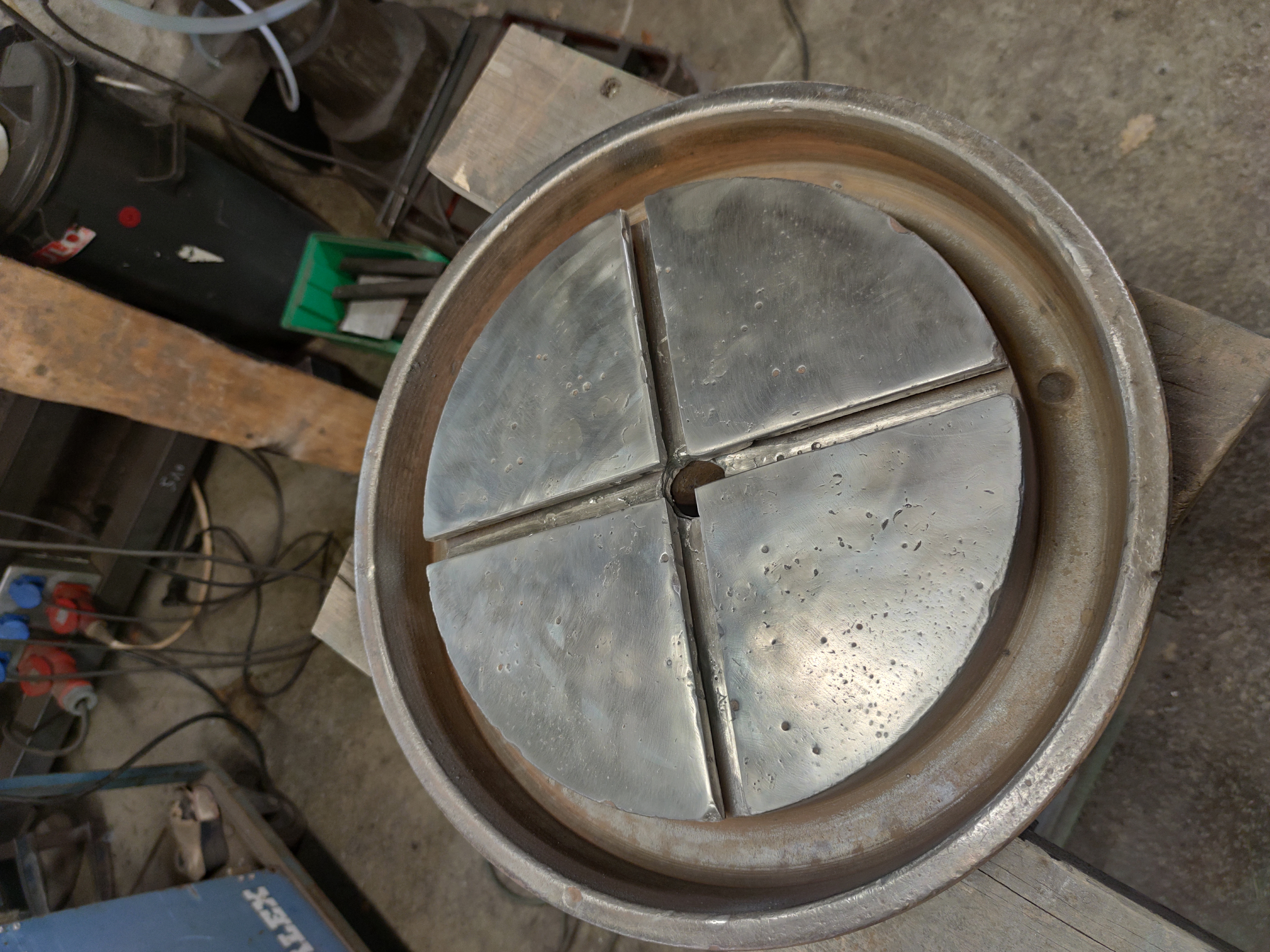

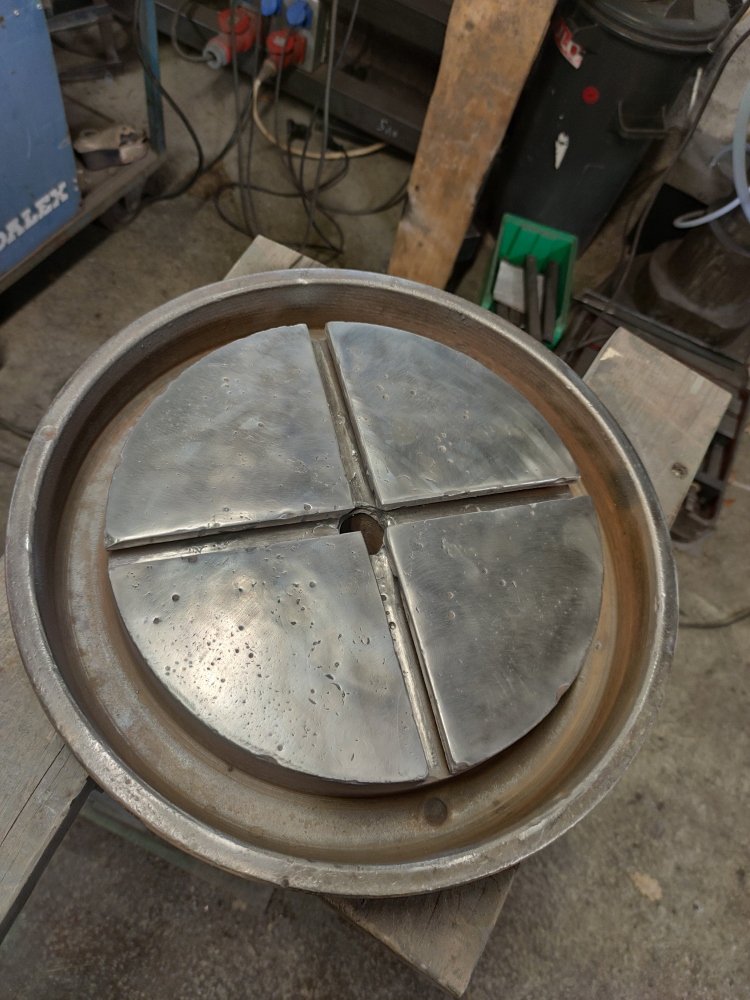

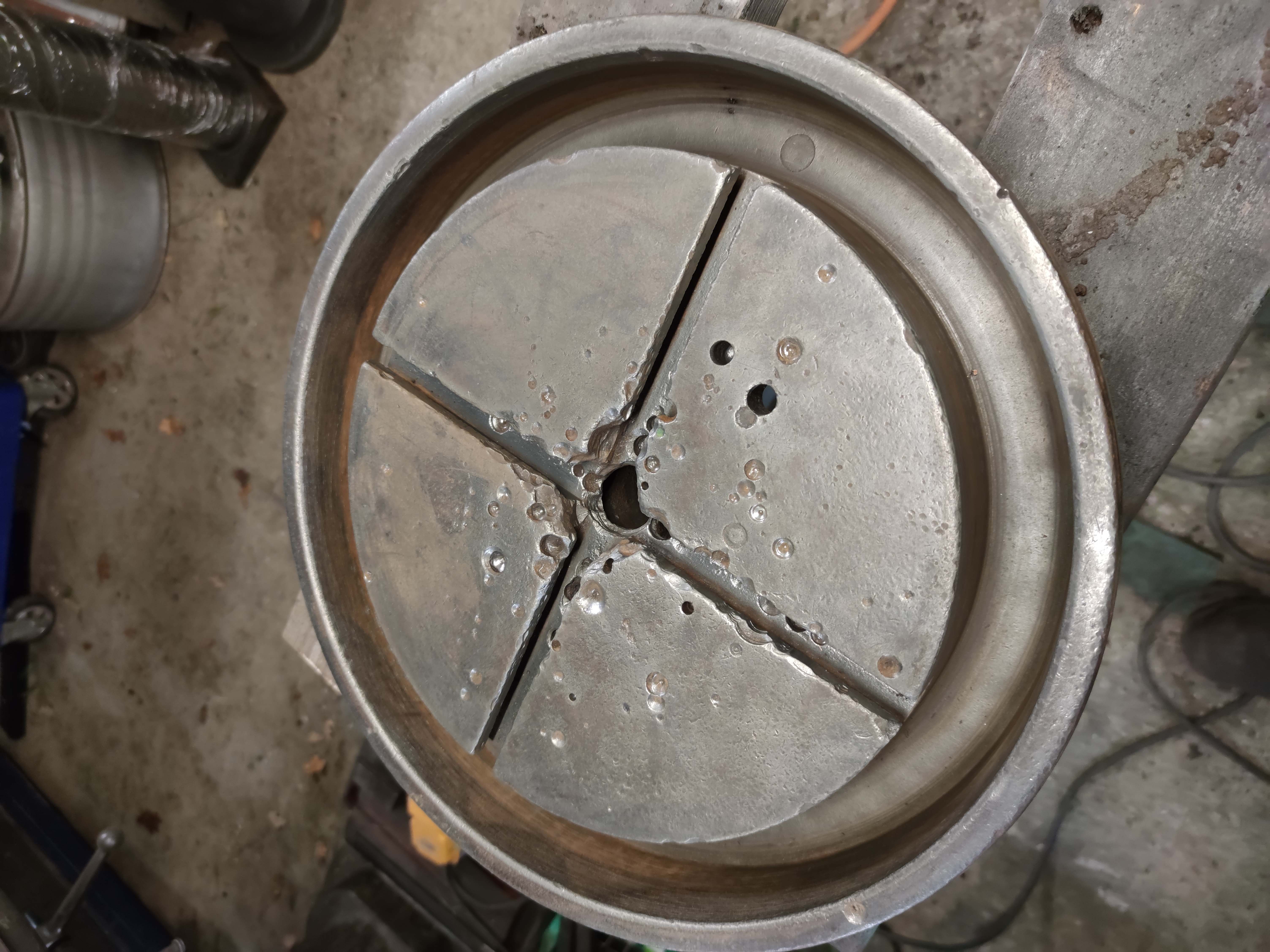

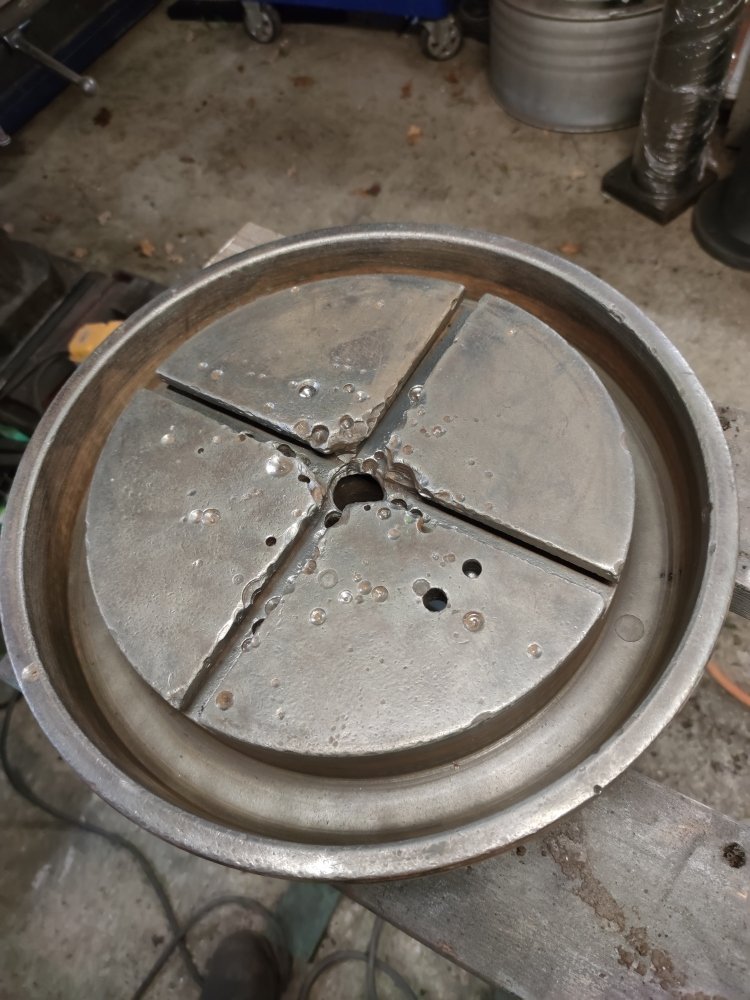

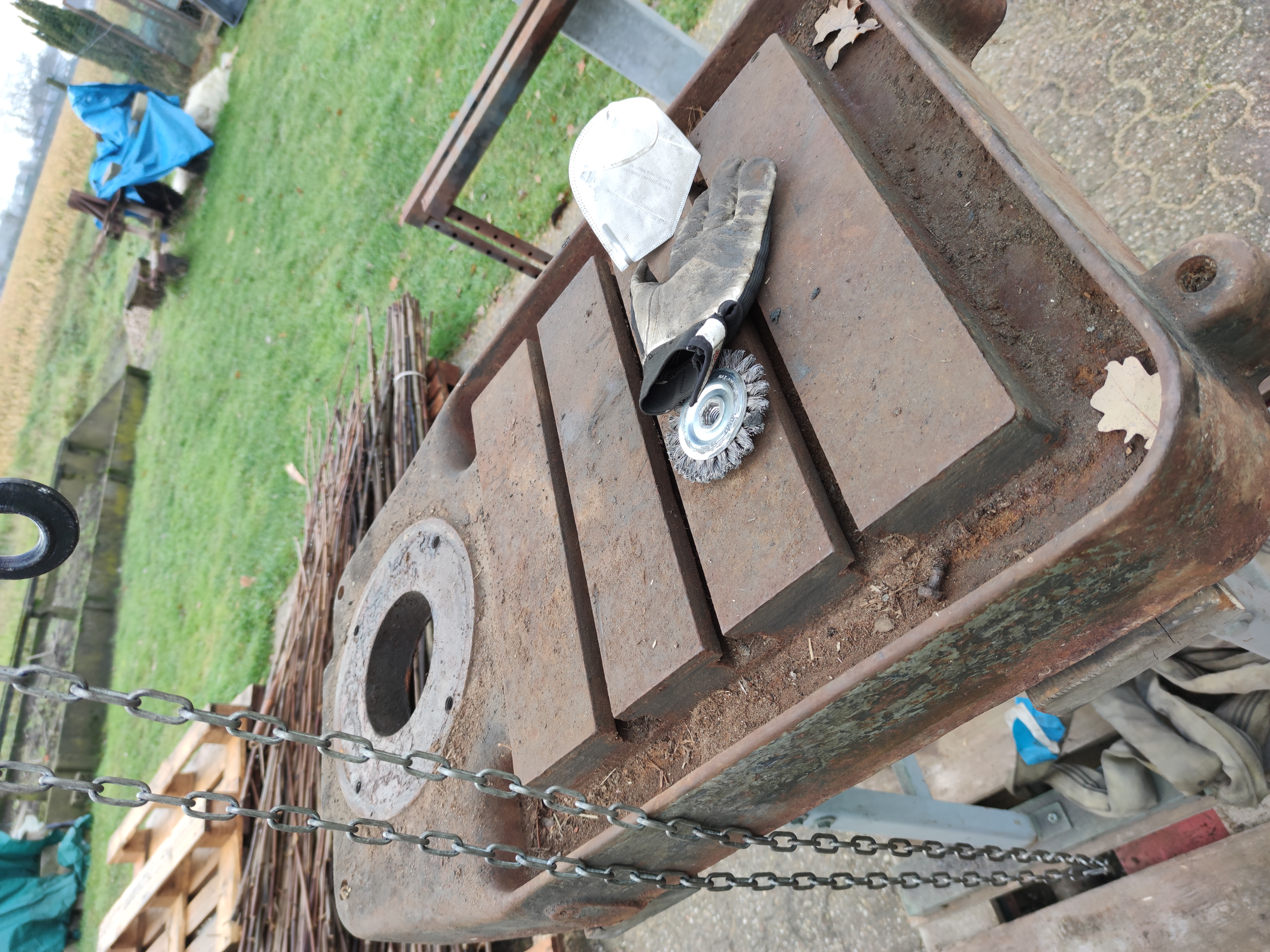

Nach der Demontage habe ich begonnen die Einzelteile der Maschine von der alten Farbe zu befreien und den leider sehr kaputt gebohrten Tisch mit den passenden Guss Elektroden wieder aufzuschweißen.
Schritt 4: Abkleben und lackieren
Plus 5 more

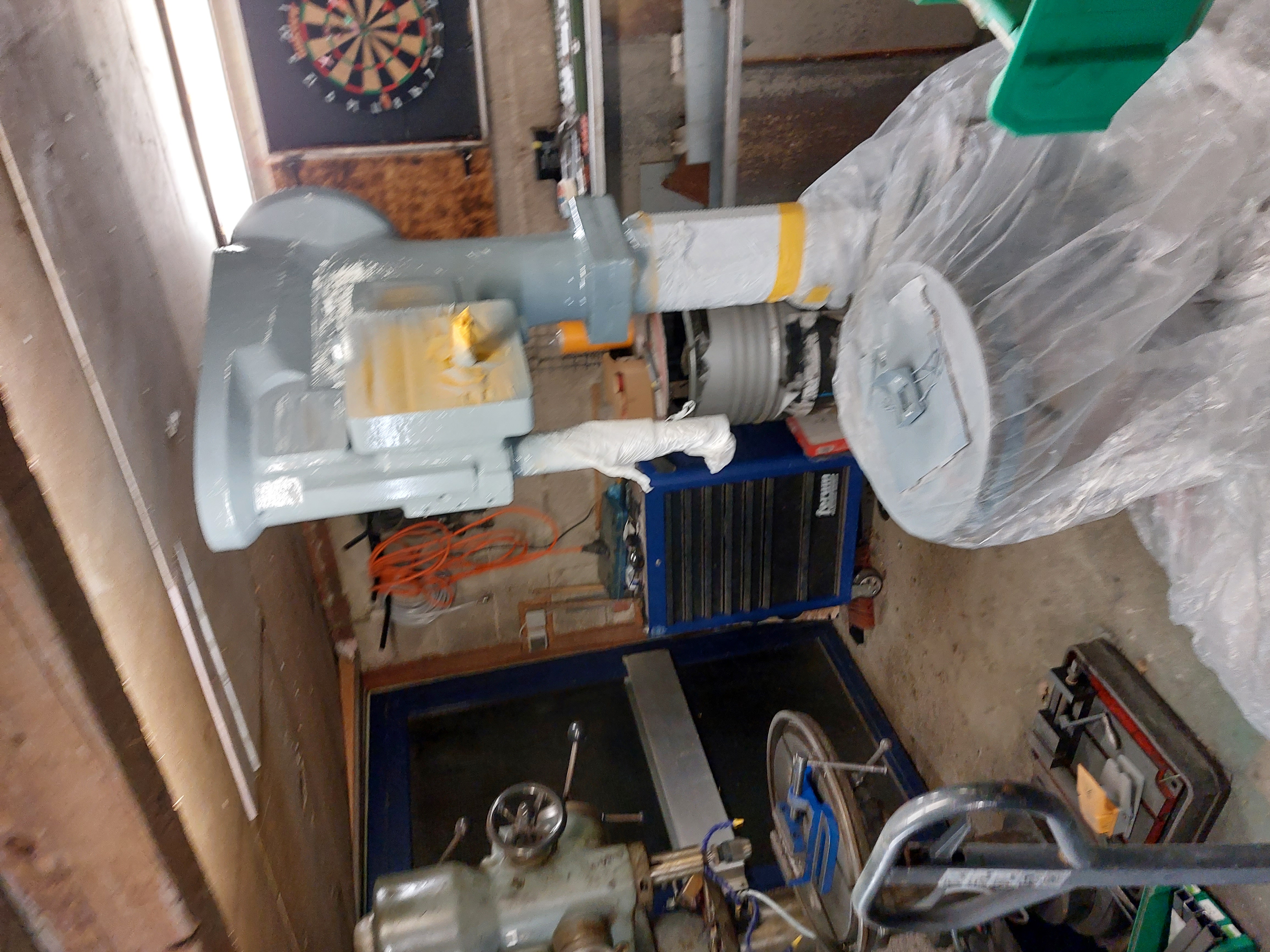

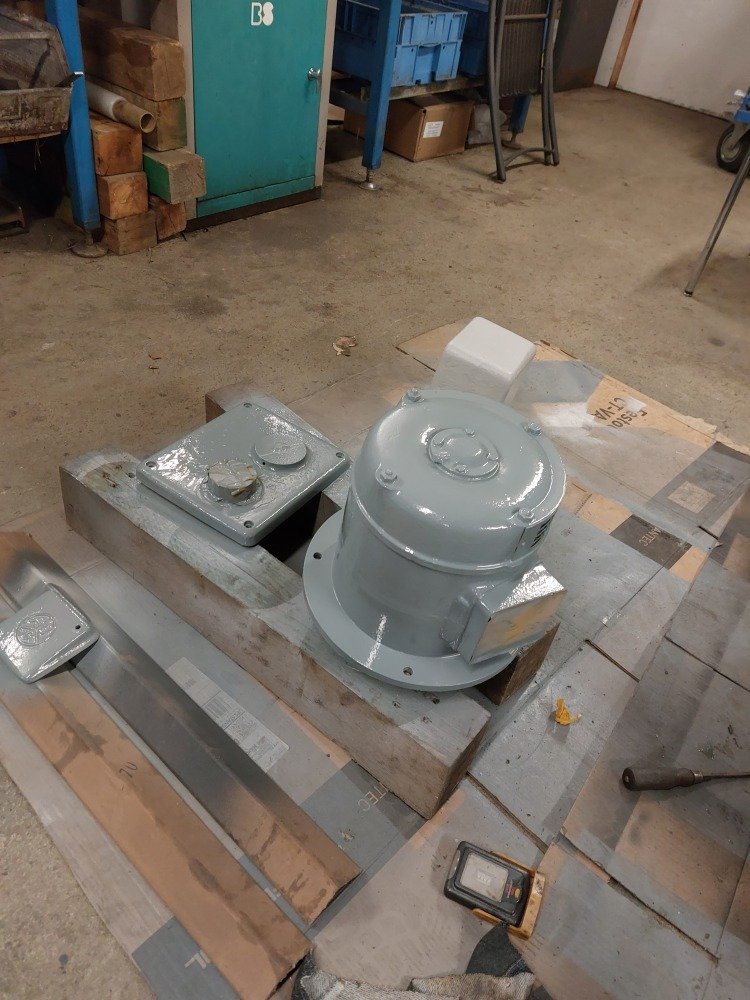

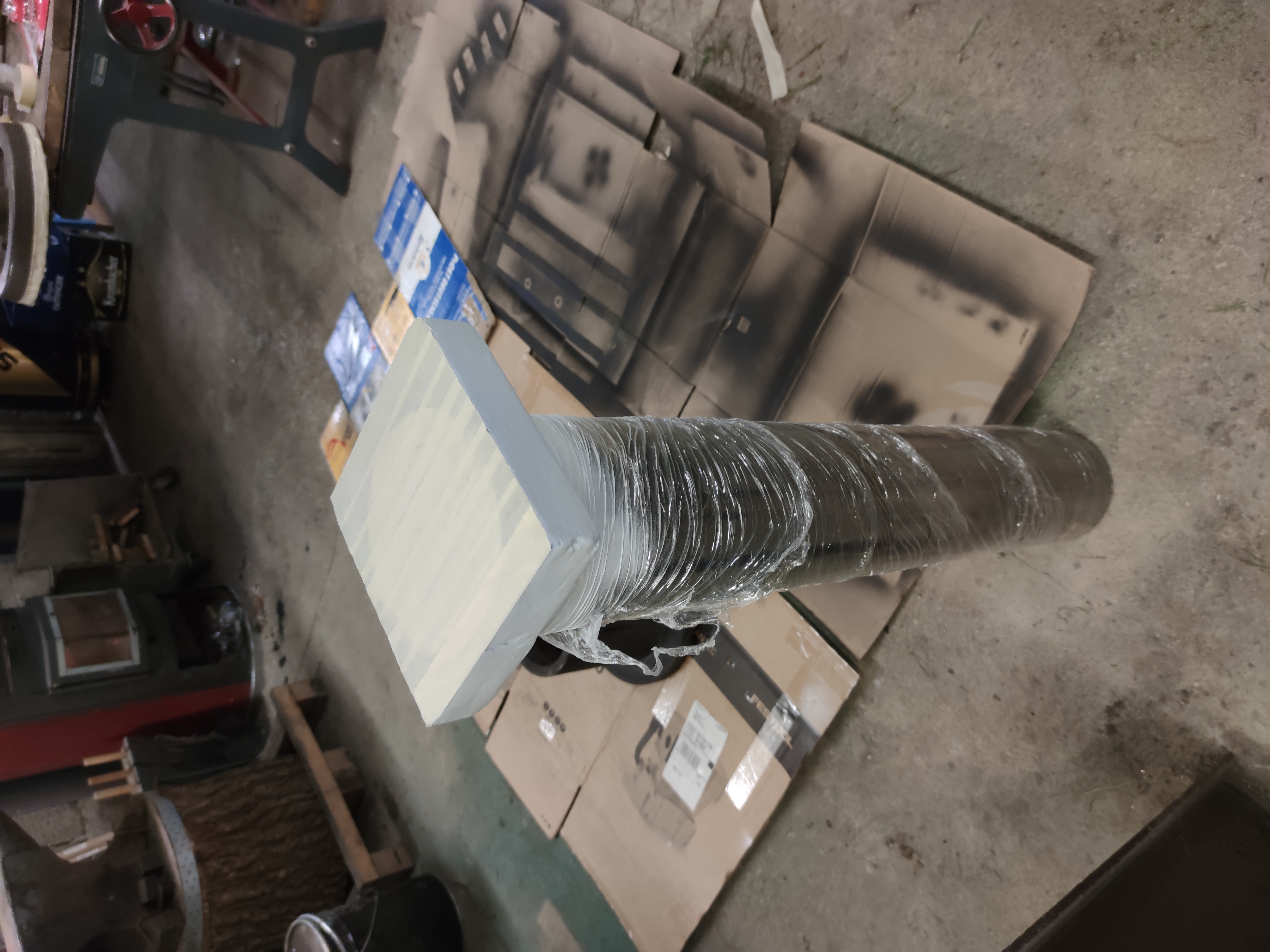

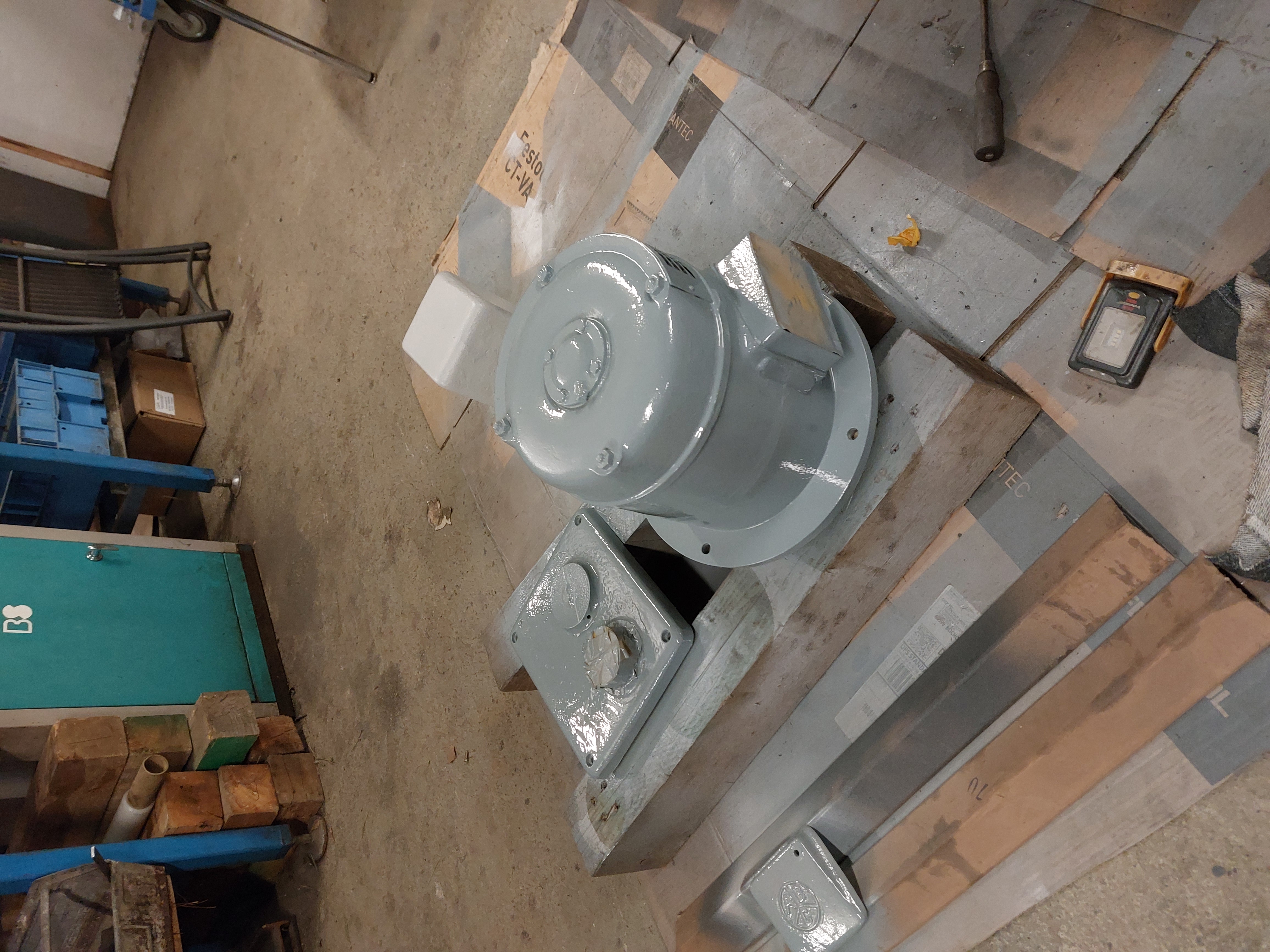

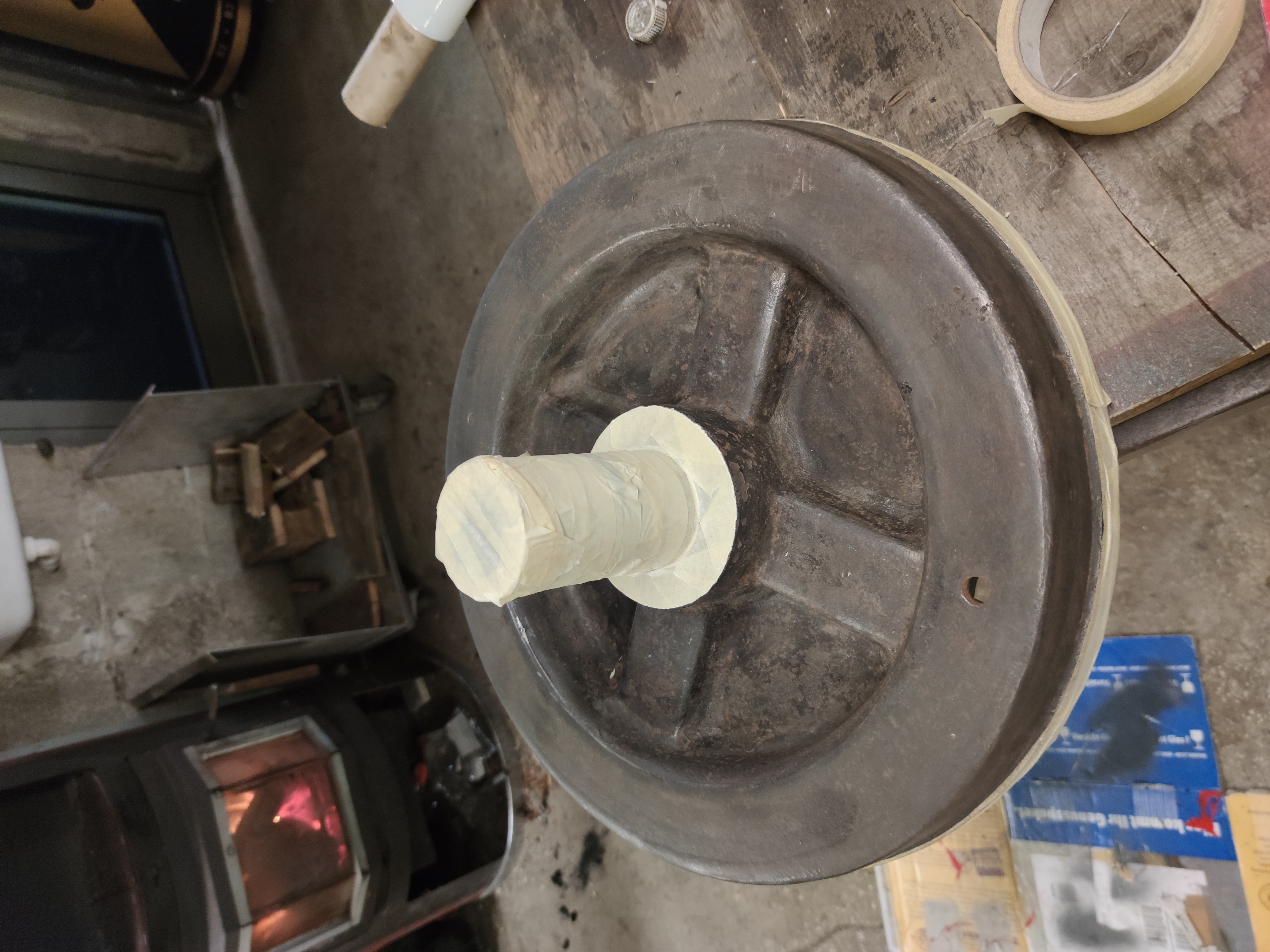

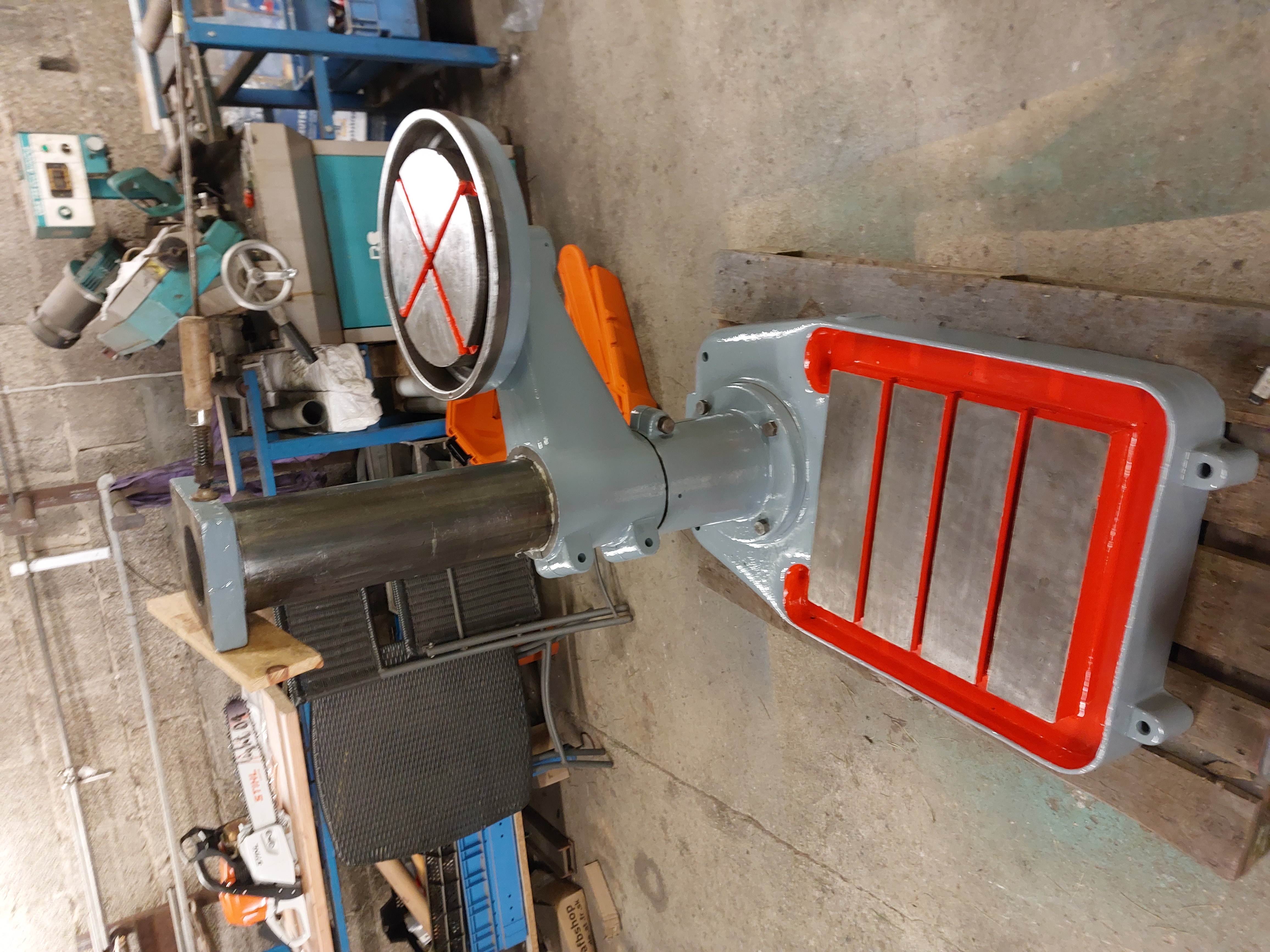

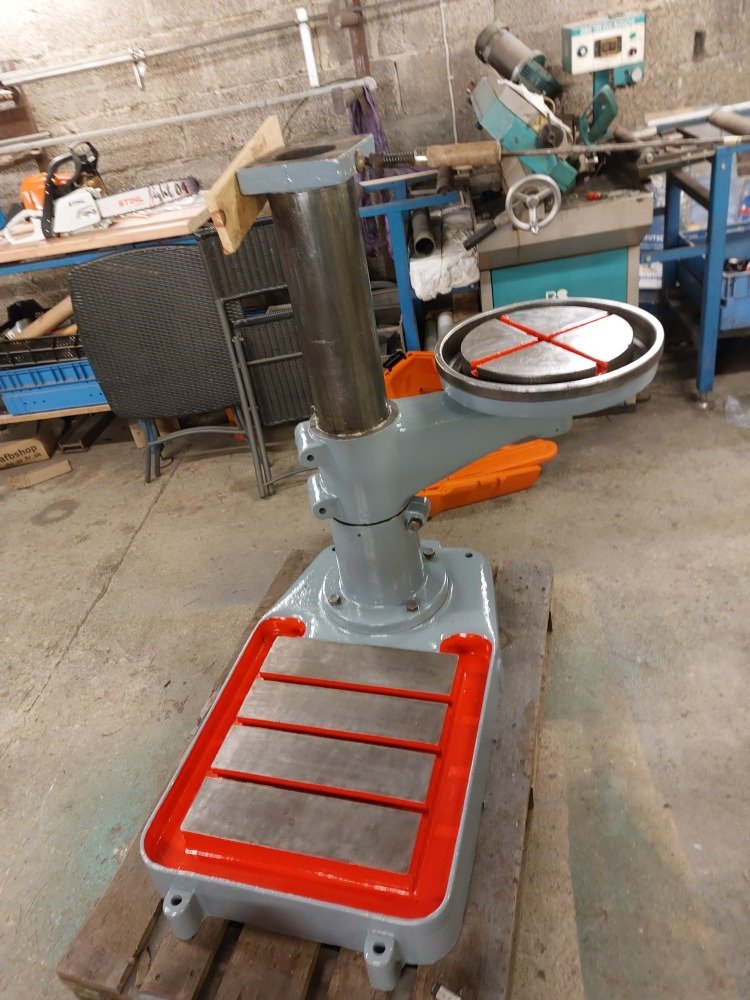

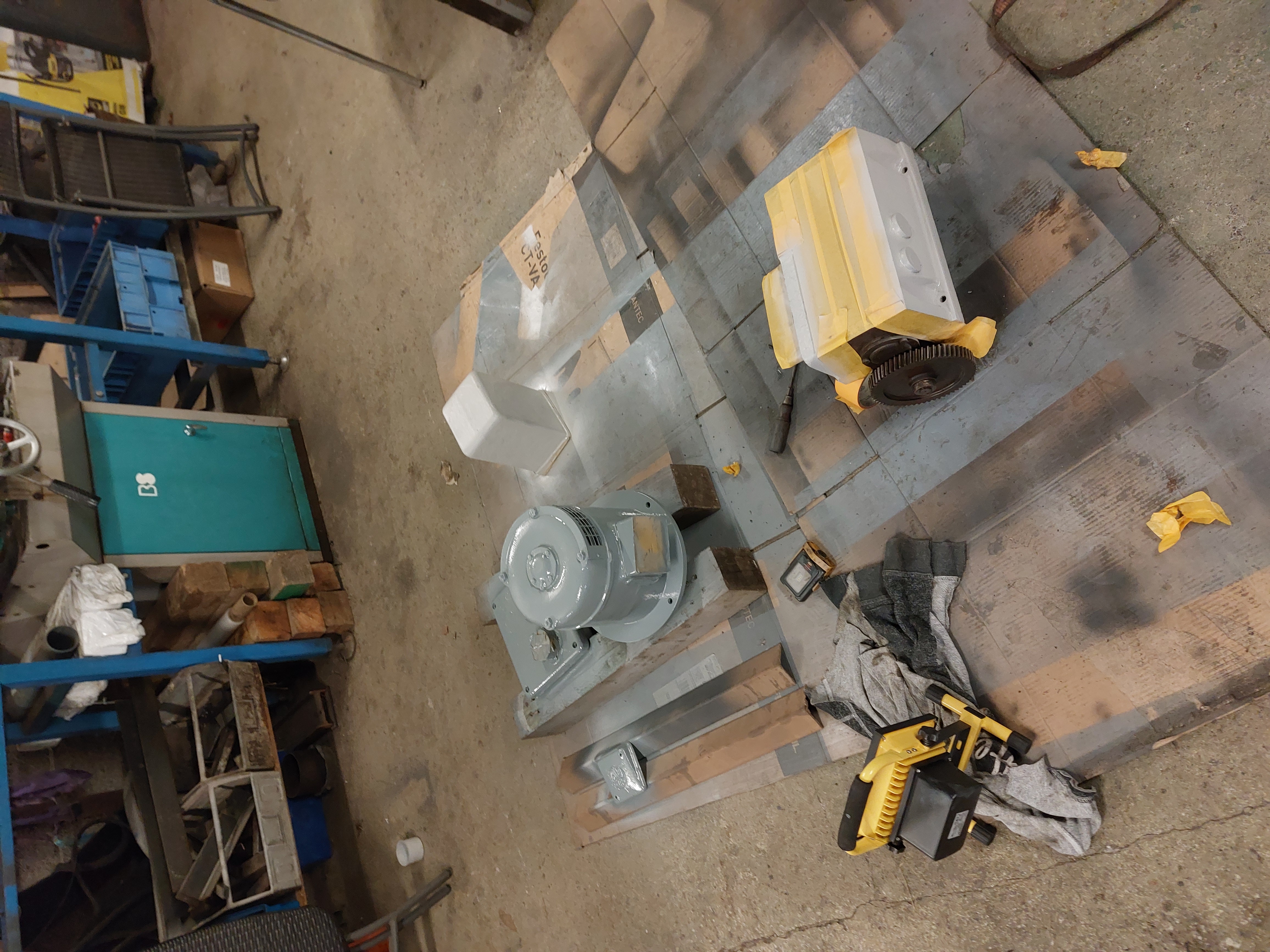

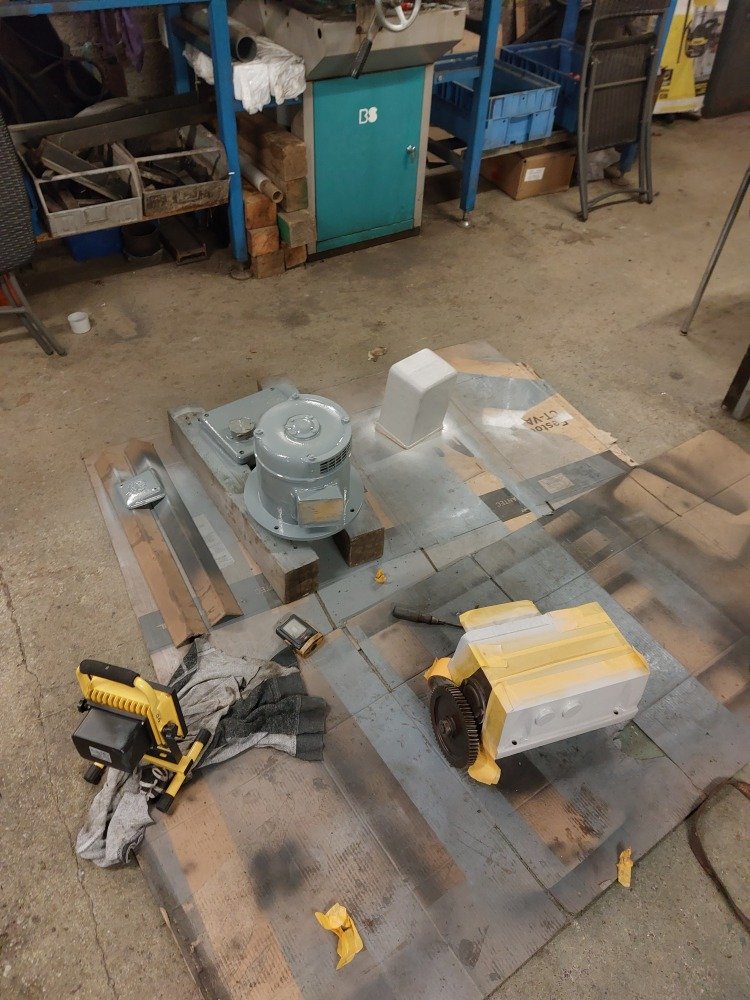

Nachdem alle Teile von der alten Farbe und Rost befreit waren habe ich damit begonnen die Teile abzukleben und zu grundieren und anschließend mit dem Decklack zu lackieren.
Schritt 5: Projektabschlus
Plus 11 more

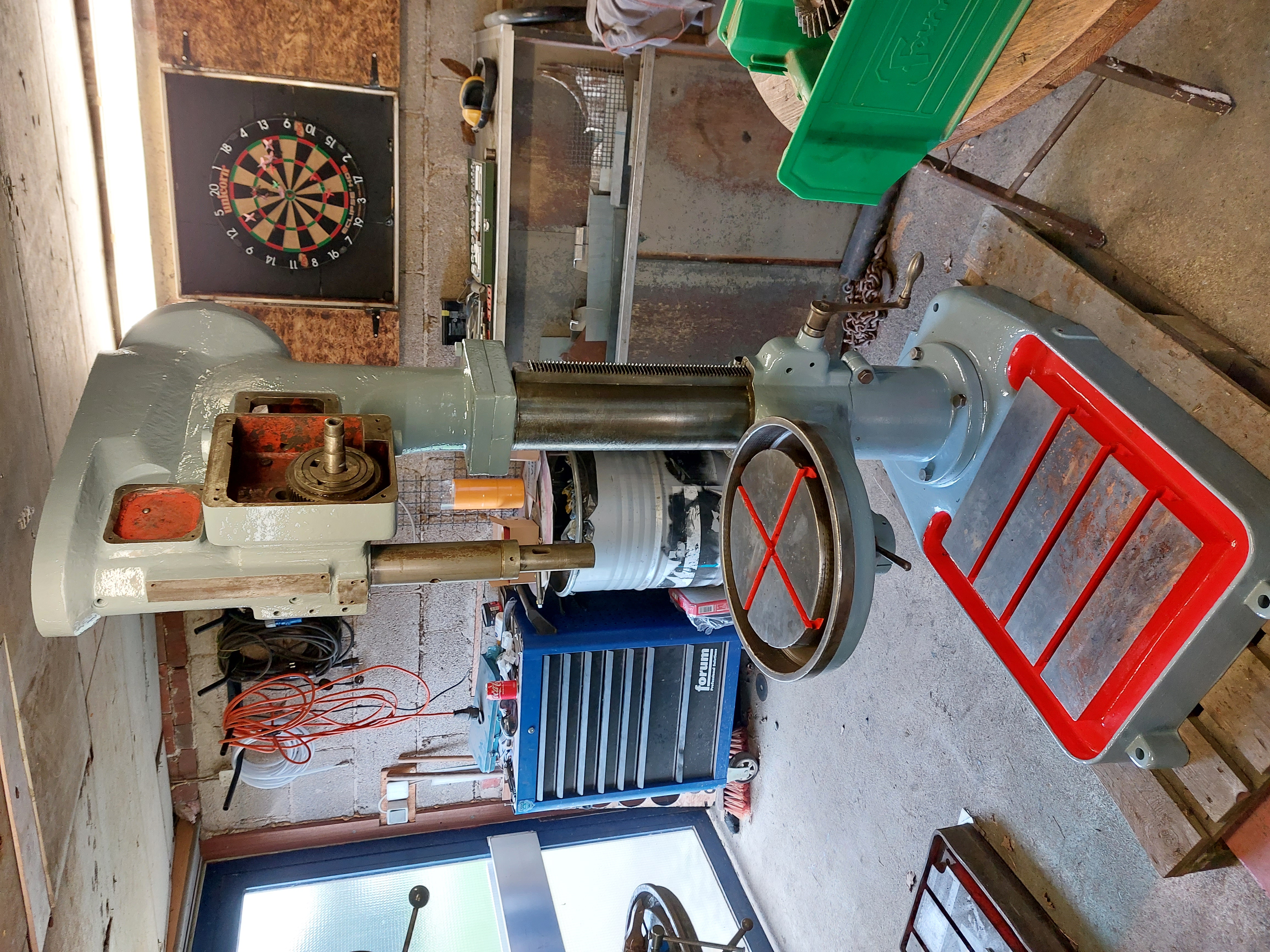

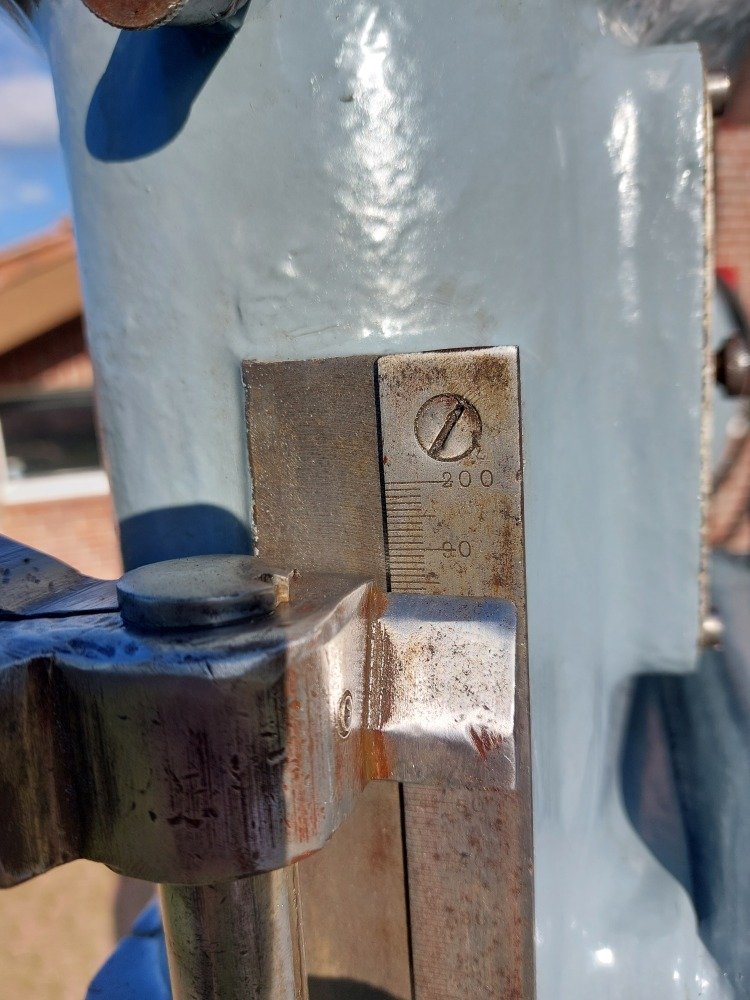

Letztendlich habe ich nachdem alle Teile lackiert waren wieder begonnen die Getriebebohrmaschine zusammen zu bauen.

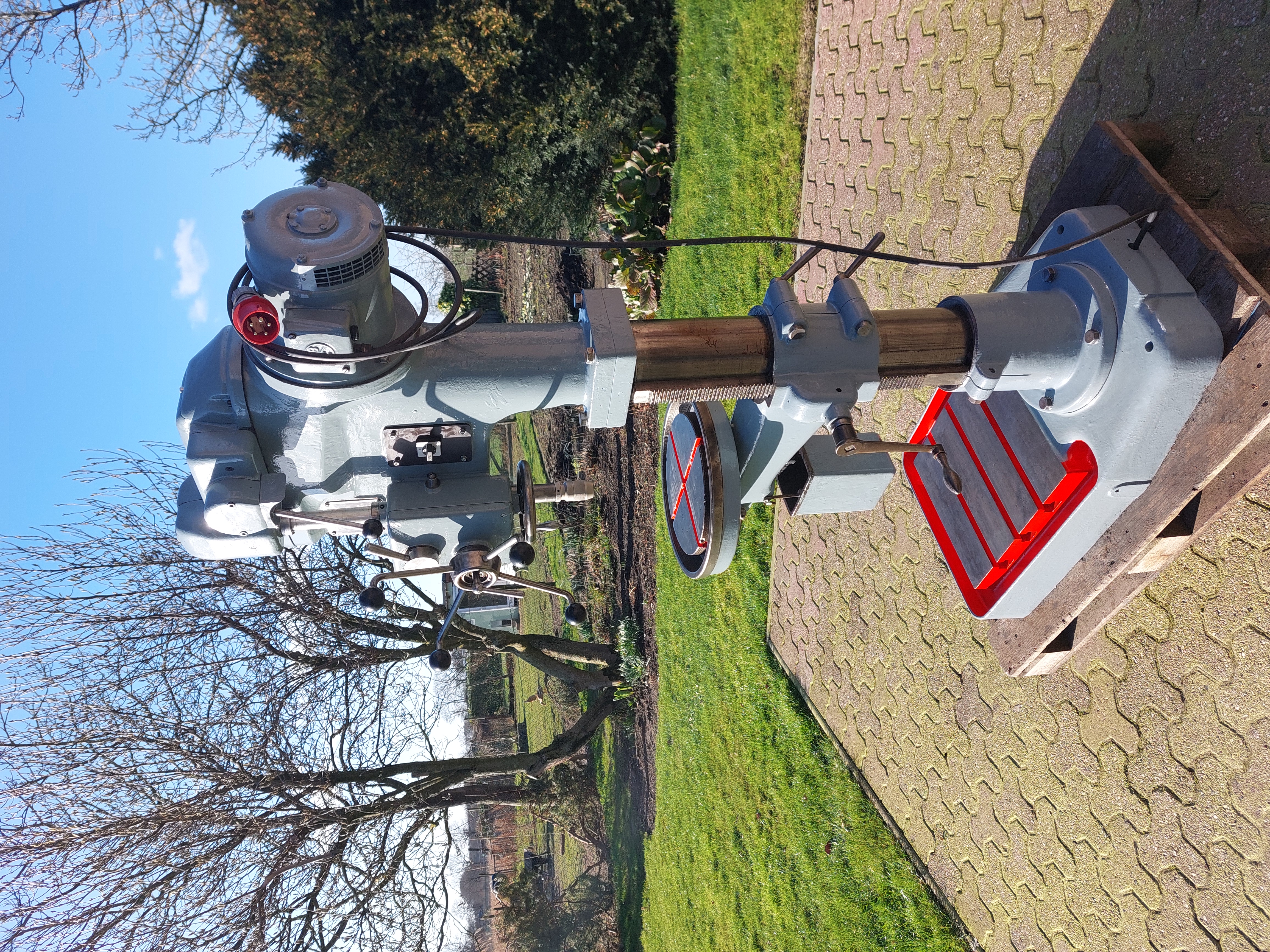

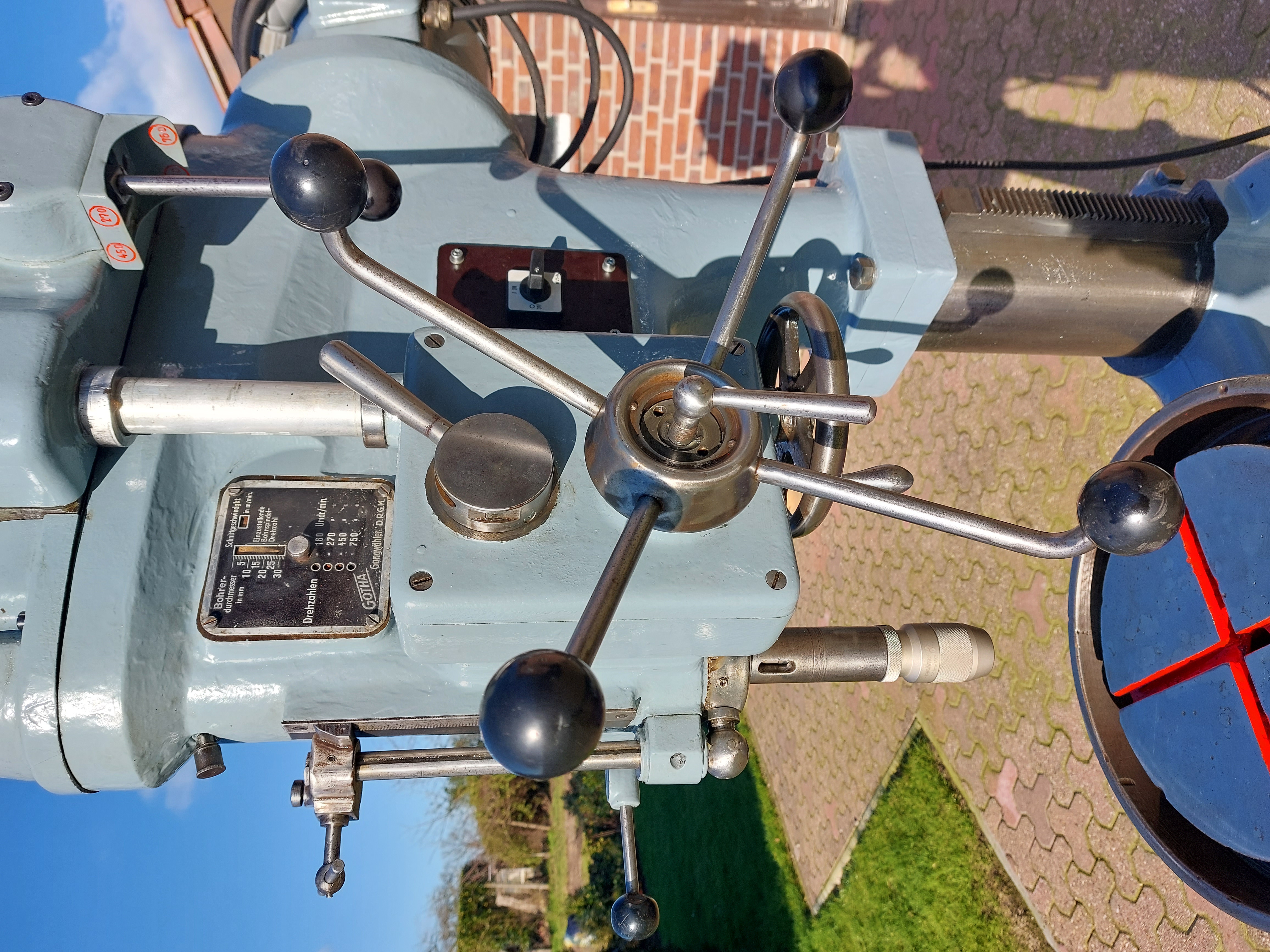

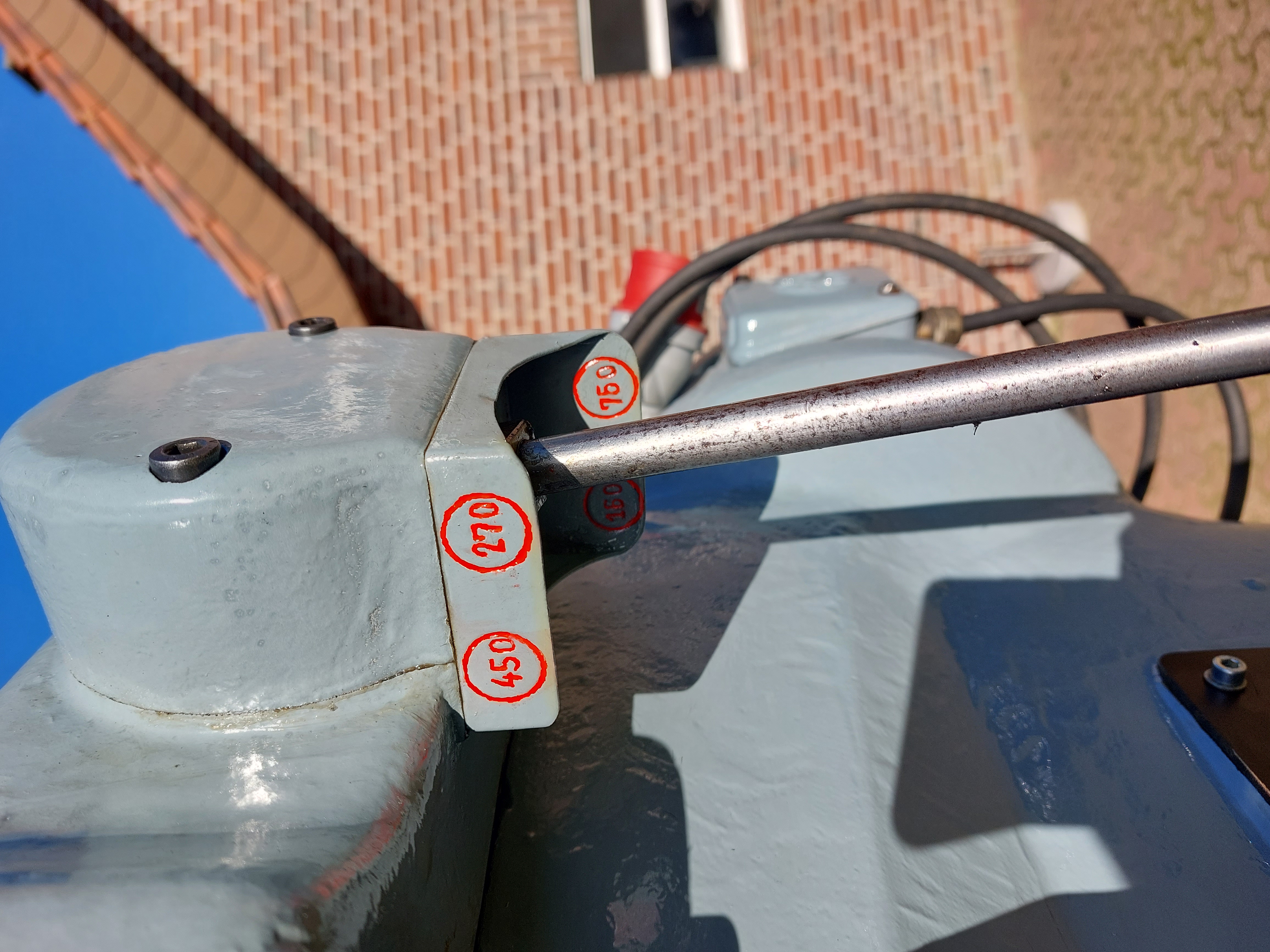

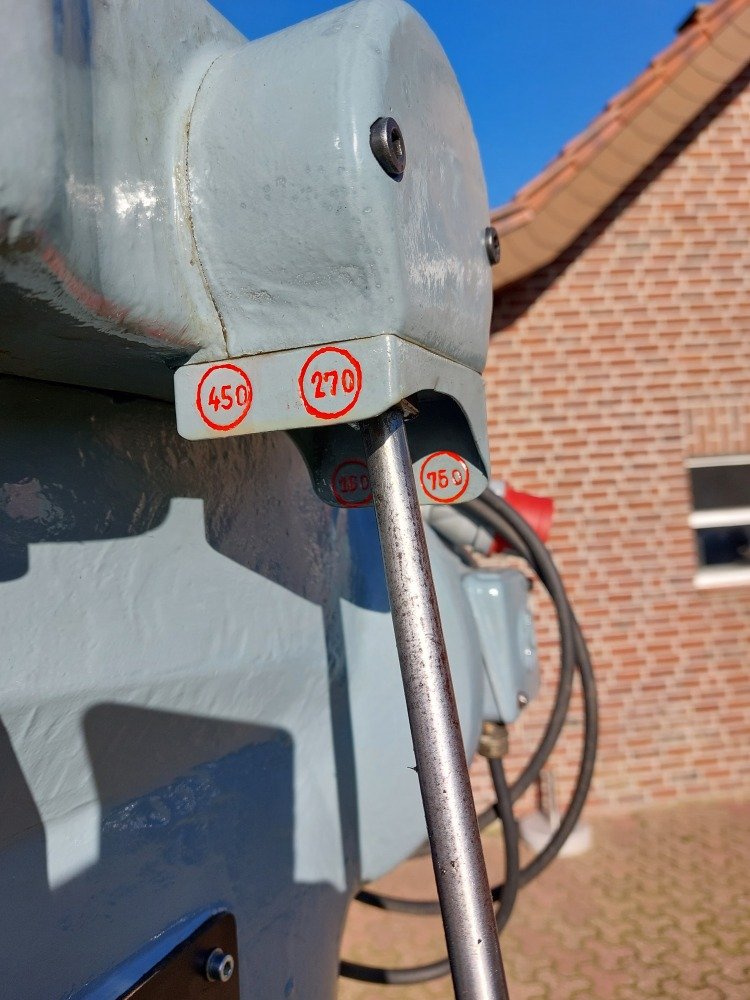

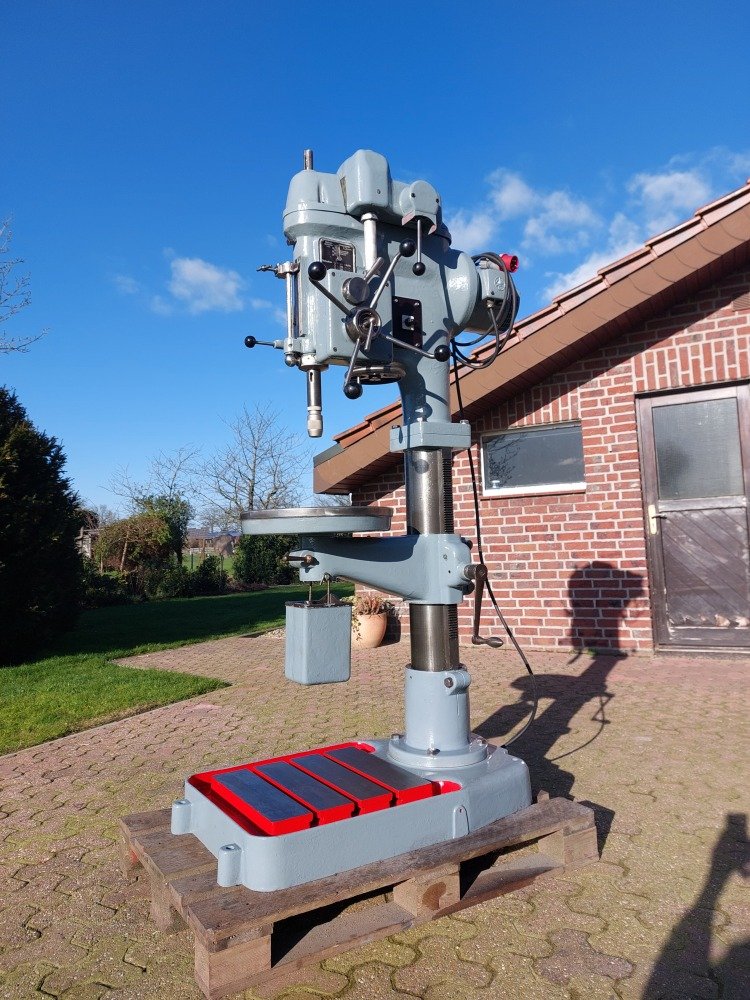

Das Ergebnis ist auf den Bildern zu sehen, und ich muss schon sagen das Sie wirklich ein Schmuckstück geworden ist.

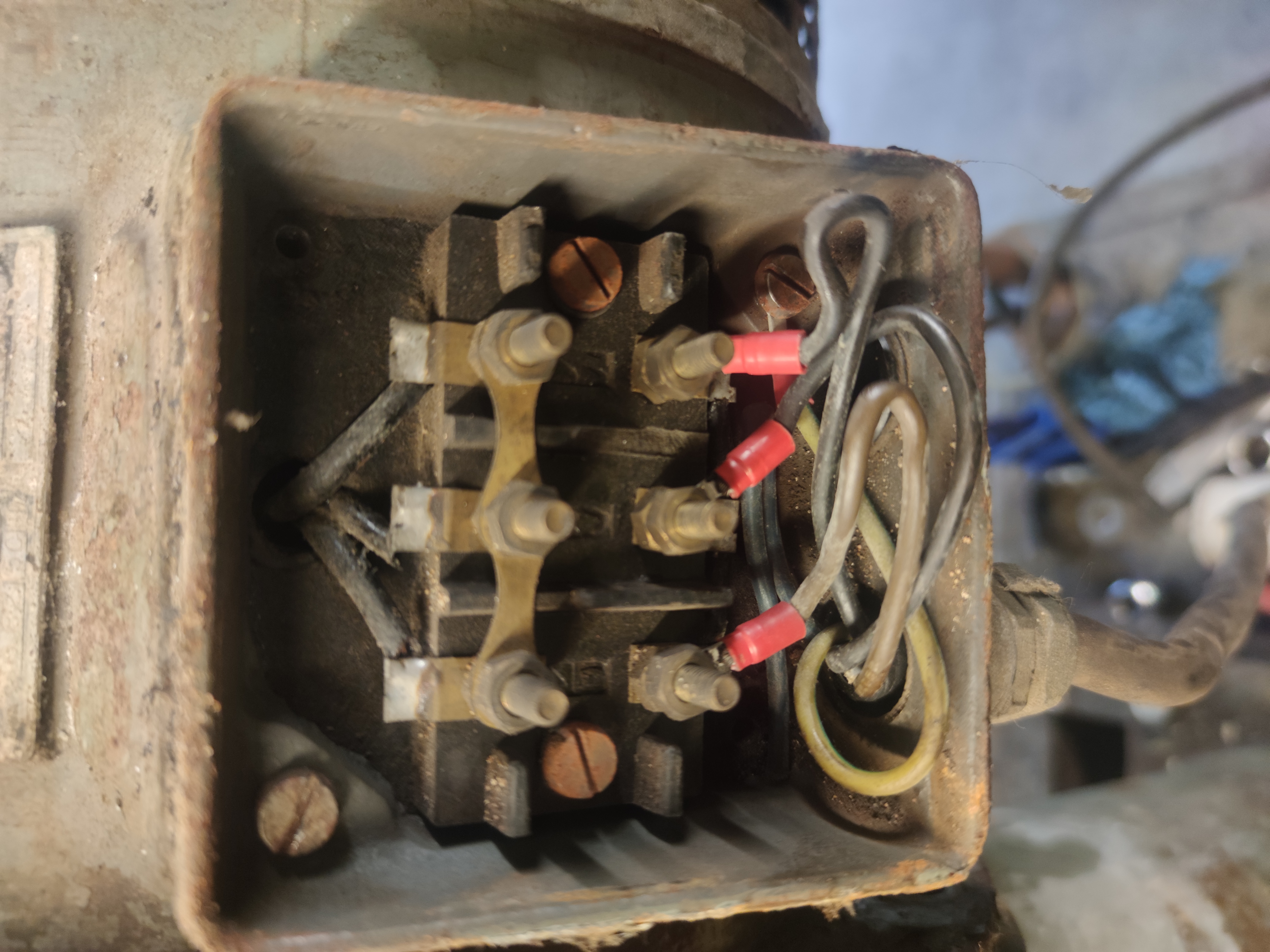

Um die Restauration abzuschließen habe ich auch noch die Elektrik komplett neu gemacht, es ist ein neuer Schalter samt Kabel und Stecker gekommen.
